REVIEW/Đánh giá - Xigmatek Litepower II i550(550W) & i650(650W)

Thuộc dòng sản phẩm mới đến từ Xigmatek, Litepower II  series được định vị ở phân khúc nguồn phổ thông có tính năng cơ bản nhất với chi phí đầu tư hạn chế, tương tự dòng Z-Power và thấp hơn dòng sản phẩm Litepower II Plus đã được thử nghiệm trước đây
Litepower II  hiện có 4 mức công suất là i350(350W), i450(450W), i550(550W) và i650W(iP650)  được trang bị hệ thống cáp dập vân vảy cá mềm dẻo với 2 đầu cấp nguồn CPU 8pin riêng biệt cho phiên bản i650

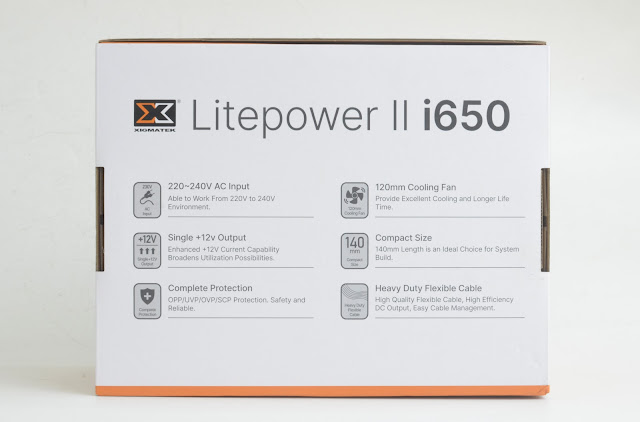

I-Hộp và phụ kiện:

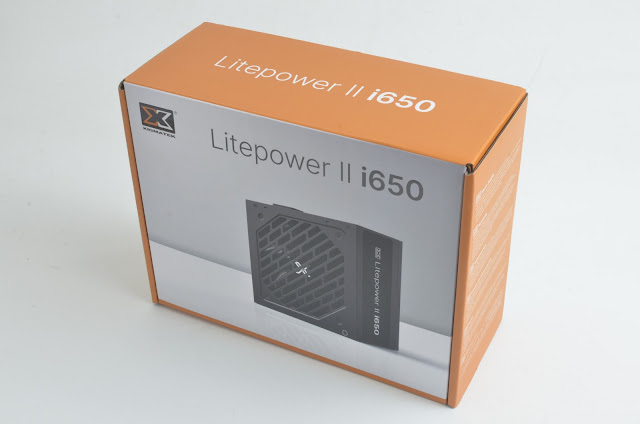

Hộp của Litepower II có thiết kế và kiểu dáng tương tự dòng Litepower II Plus rất giống 2 dòng sản phẩm phân khúc cao hơn là THOR V3 và LOKI. Với kích thước nhỏ nhắn, tông màu trắng cam, thông số kỹ thuật được in ở mặt sau của hộp.

Phụ kiện kèm theo Litepower II gồm có: 1x cáp nguồn EU type, 4 ốc bắt nguồn và 4x dây rút (zip tie)

II-PSU

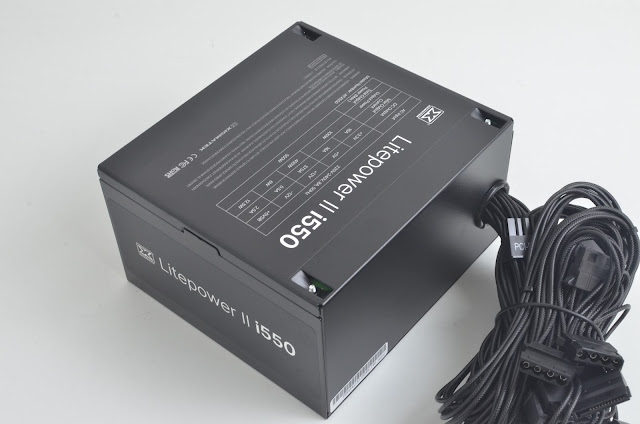

1-Bên ngoài:

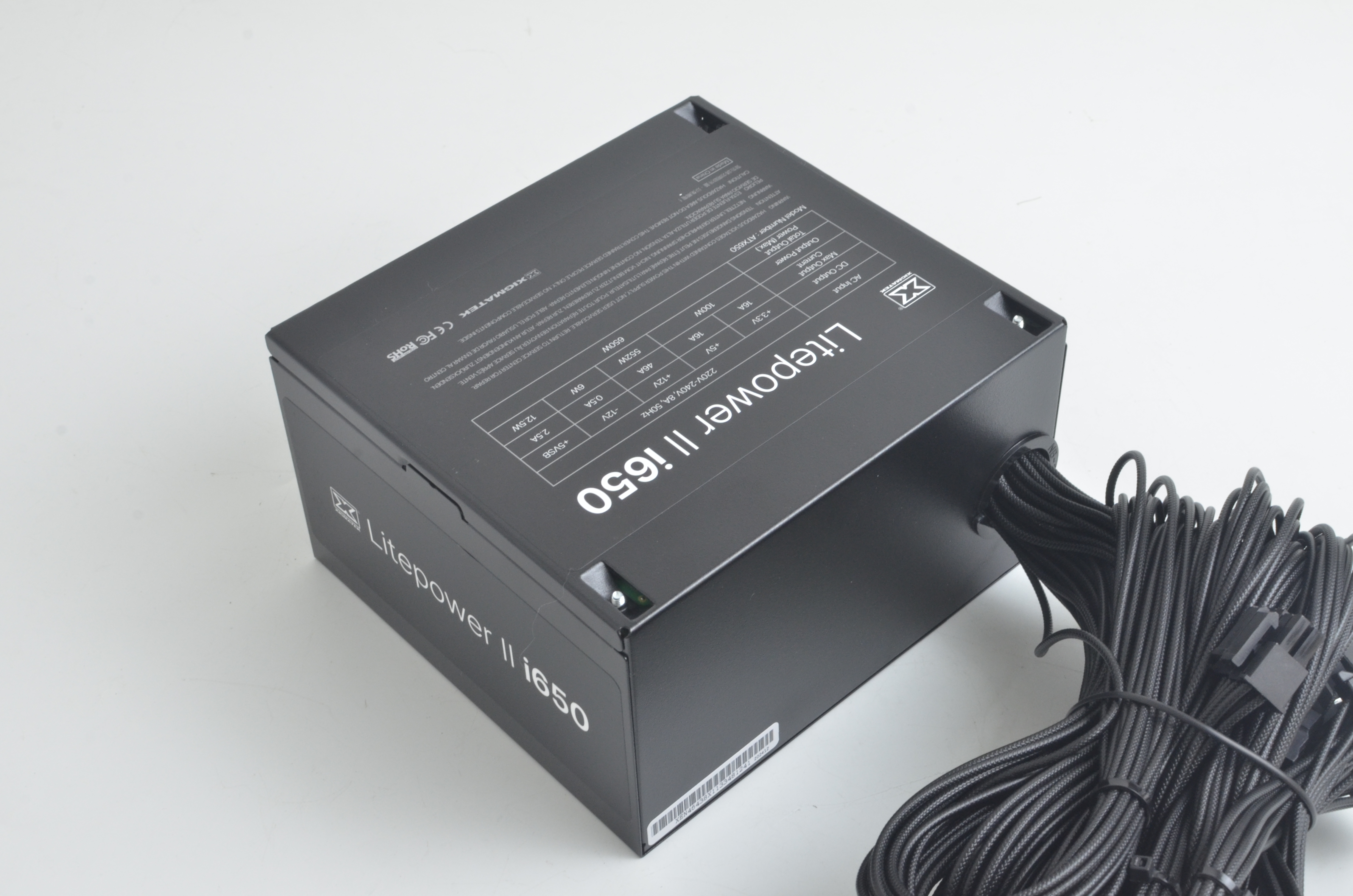

Litepower II  có kích thước ATX tiêu chuẩn, sơn tĩnh điện màu đen. Các tem cách điệu ở mặt hông đem lại sự chỉnh chu cho sản phẩm hơn. Nguồn sử dụng quạt làm mát 120mm

Công suất danh định:
i550: 550W, Single rail 12V@450W

i650: 550W, Single rail 12V@552W

Hệ thống cáp dạng dập vân vảy cá đen mềm gồm có:
i550:
1x 24pin Mainboard: 50cm
1x 4+4pin ATX12V: 65cm
1x 6+2pin PCIe: 50cm
3x SATA: 40cm +15cm +15cm
3x ATA: 40cm + 15cm +15cm

i650:
1x 24pin Mainboard: 65cm
2x 4+4pin ATX12V: 65cm
2x 6+2pin PCIe: 60cm + 15cm
4x SATA: 55cm +15cm +15cm
2x ATA: 55cm + 15cm +15cm

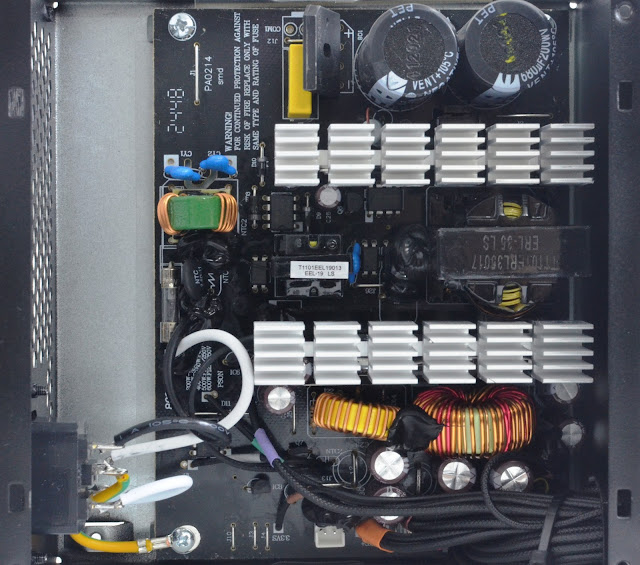

2-Bên trong:
i550 và i650 sử dụng Platform Dual Forward với chỉnh lưu ngõ ra bởi tổ hợp các diode xung tương đồng với dòng Zpower 500/600. Điểm khác biệt lớn nhất giữa 2 phiên bản i550 và i650 là kích thước các tấm nhôm tản nhiệt và mức điện dung của tụ chính

Bảng linh kiện được sử dụng trên i550

Bảng linh kiện được sử dụng trên i650

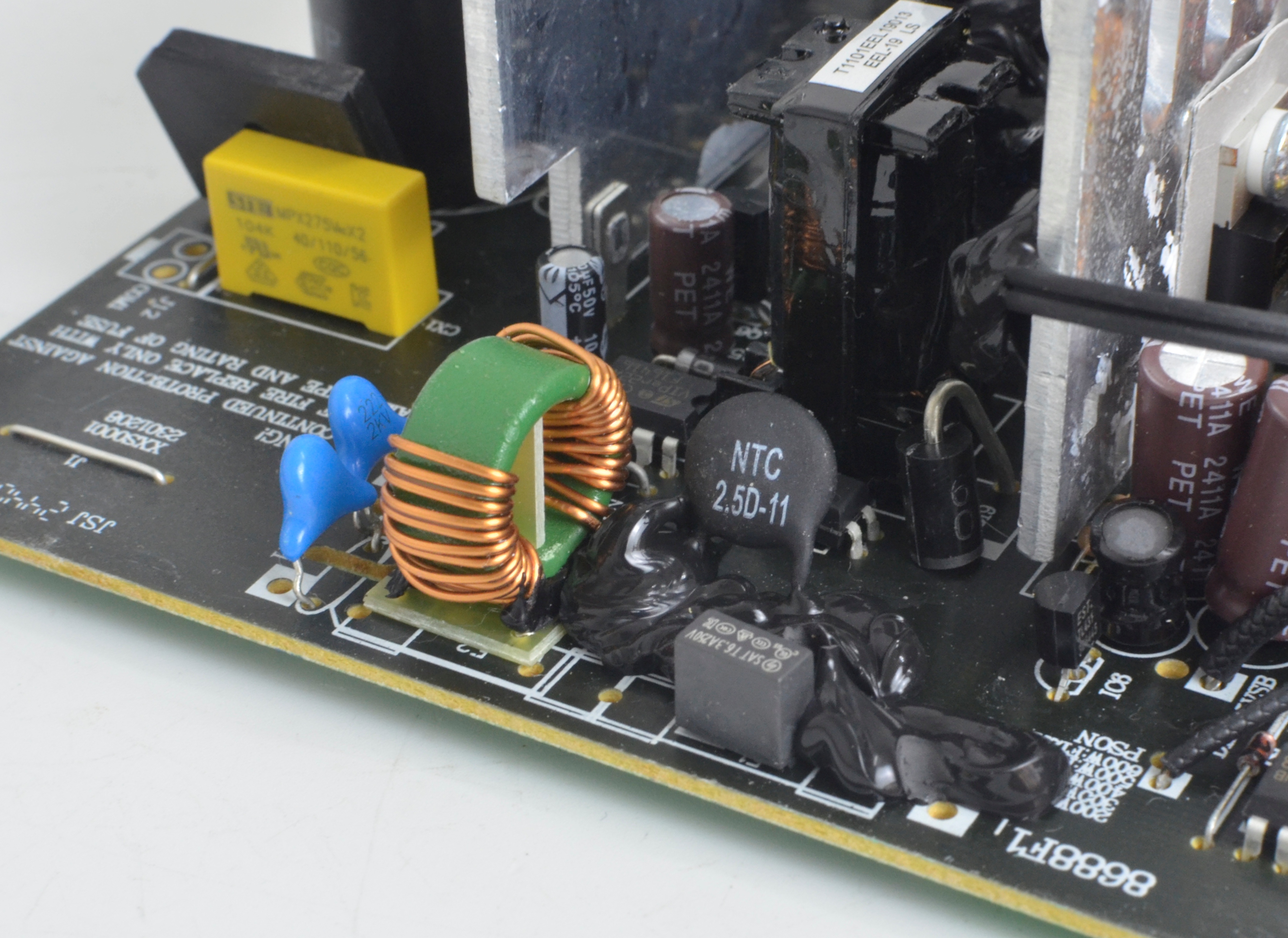

i550 và i650 chỉ được trang bị một lớp lọc nhiễu EMI. Nằm sát bên là 1 NTC 2.5ohm giúp hạn dòng khởi động

i550 sử dụng diode cầu GBU408(4A) và i650 sử dụng loại công suất lớn hơn GBU808(8A) được tản nhiệt trực tiếp từ quạt làm mát.

Cặp tụ chính 12KJ(Đài Loan) mắc nối tiếp với thông số 560uF/200V(i550) và 680uF/200V(i650) có mức nhiệt độ chịu đựng tối đa đạt 105°C

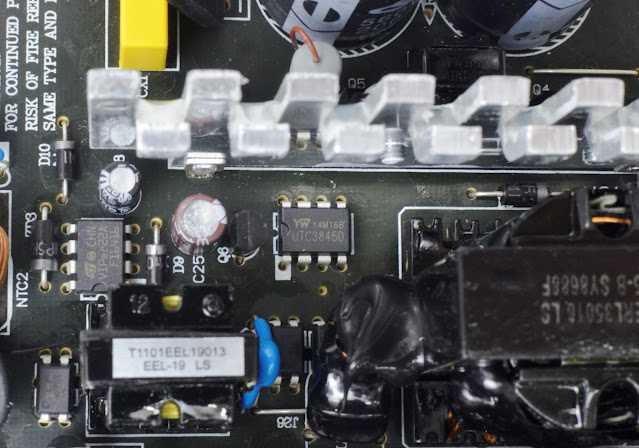

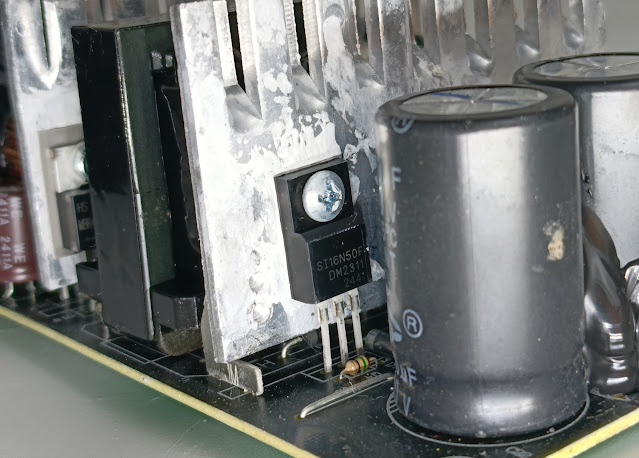

Cả 2 phiên bản đề sử dụng chung 1 loại Mosfet SI16N50F(16A) cho tầng PWM.  IC dao động UC3845B vẫn là giải pháp thường thấy cho các dòng nguồn máy tính sử dụng thiết kế Dual forward không trang bị Active PFC, Nằm sát bên là IC combo VIPer22A của đường cấp trước 5Vsb

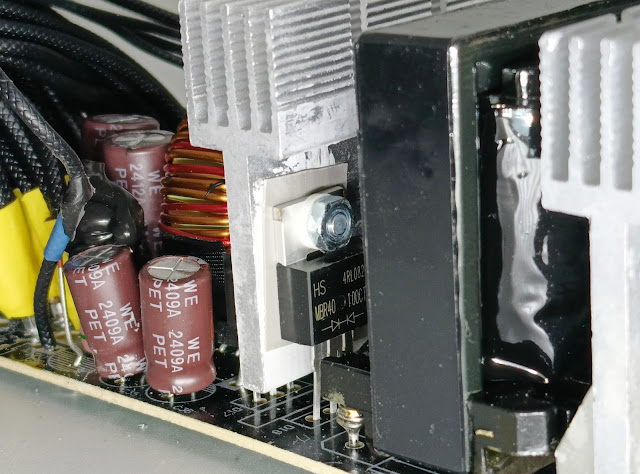

Ở khu vực chỉnh lưu ngõ ra là tổ hợp các diode xung (schottky diode) với đường 12V sử dụng 1 cặp MBR40100CT(2x 40A) cho cả 2 phiên bản. 2 đường điện 5V và 3.3V sử dụng chung loại MBR2045CT (20A)

IC giám sát hoạt động trên i550 và i650 là loại UTC8313 cung cấp 3 chế độ bảo vệ cơ bản OVP/UVP/SCP

các tụ lọc DC ngõ ra đều tới từ thương hiệu 12KJ(Đài Loan) với mức nhiệt độ hoạt động tối đa là 105°C. Phần mạch in  tương đối sạch. Chân linh kiện được cắt tỉa gọn gàng

III-Thử nghiệm:

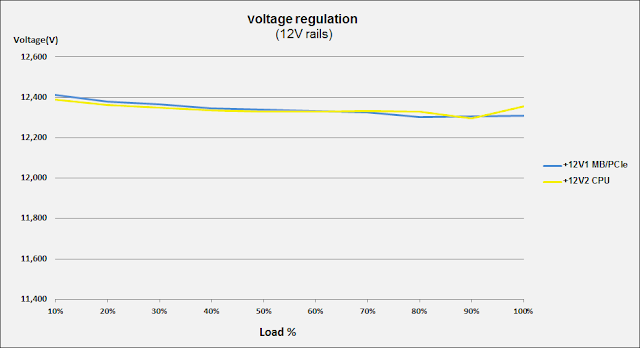

1-Load testing ( Thử tải):

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)

Với phiên bản i650 rất đáng tiếc khi không thể đạt được mức công suất danh định 650W mà dừng lại ở mức 424W ( Công suất thực đo được) trước khi mạch bảo vệ quá tải(OPP) kích hoạt tắt nguồn. Hiệu suất đạt 81,81%@230Vac

Ở i550 chúng ta có mức công suất khả quan hơn 1 chút khi hoàn thành mức tải tối đa theo công suất danh định là 550W và "sập nguồn"(OPP). Hiệu suất đạt được thấp hơn phiên bản i650 một chút khi tối đa đạt 80,32%@230Vac, Do không trang bị tính năng PFC nên hệ số PF của cả 2 phiên bản đều khá thấp dao động trong khoảng 0.4~0.5

i550:

i650:

2-Inrush current testing ( Dòng khởi động):

i550 và i650 có dòng khởi động trung bình trong phân khúc khi đạt gần 90A

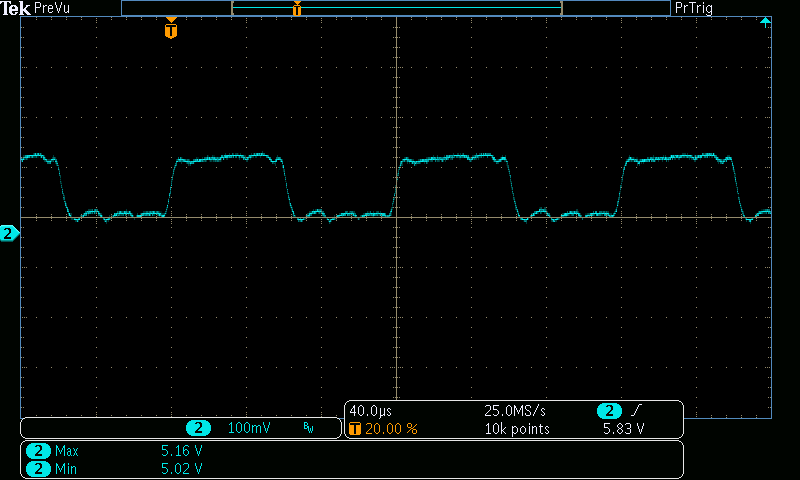

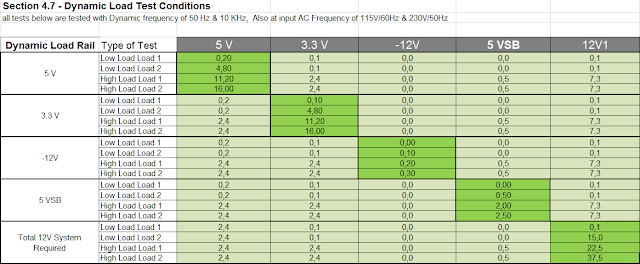

3-Sync Transient response test ( Tải biến thiên):

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)

  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0 )

Cả 2 Phiên bản i550 và i650 đều khá chật vật trong quá trình thử nghiệm tải biến thiên khi điện áp không thể giữ vững trong chuẩn ATX yêu cầu. Điều này chúng ta có thể thông cảm được vì đây là các bài thử nghiệm theo chuẩn ATX3.0. Và nó gần như quá khả năng đáp ứng của các PSU phổ thông không trang bị PFC

i550:

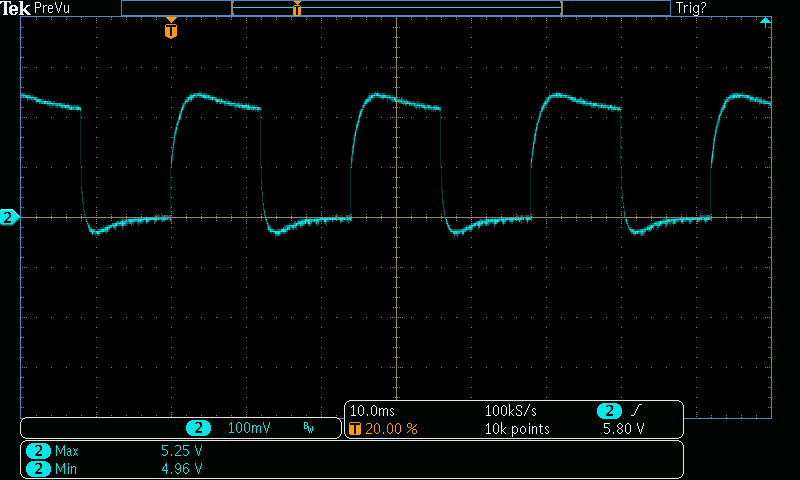

-50Hz Low load:

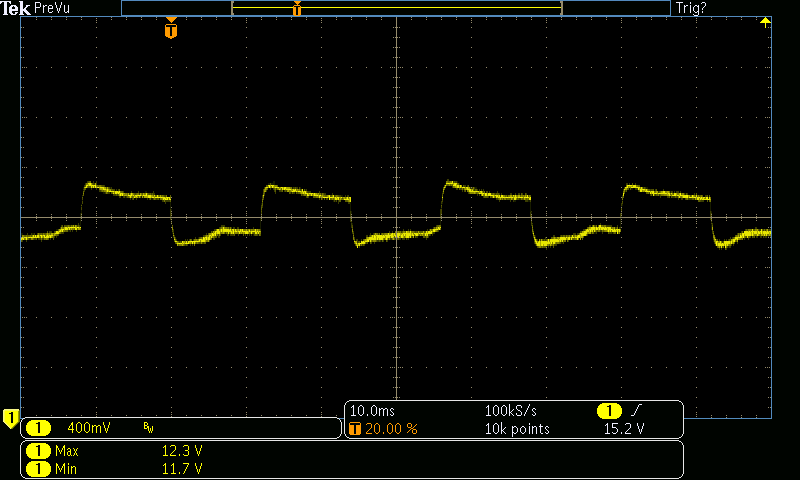

-50Hz High load:

-10kHz Low load:

-10kHz High load:

i650:

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

4-Ripple & Noise ( Nhiễu AC cao tần):

i550 và i650có mức nhiễu tương đối kém khi nhanh chóng văng ra khỏi chuẩn ATX yêu cầu từ bước thử tải 70% load. Chúng ta có thể thấy sự bất ổn của điện áp khi gần chạm tới giới hạn của thiết kế + linh kiện.

i550:

i650:

5-Hold-up time ( thời gian lưu điện)

Tại bước thử nghiệm này chỉ có phiên bản i550W là được "đi tiếp" do phiên bản i650W không đạt được mức công suất danh định

6-Protection features (Các chế độ bảo vệ):

Do không được trang bị IC giám sát có hổ trợ tính năng bảo vệ OCP vì thế tính năng UVP sẽ được kích hoạt nhằm bảo vệ PSU. Chúng ta có thể thấy chức năng bảo vệ quá tải(OPP) được kích hoạt ngay cả khi PSU chưa chạm mức công suất danh định ở phiên bản i650

i550:

i650:

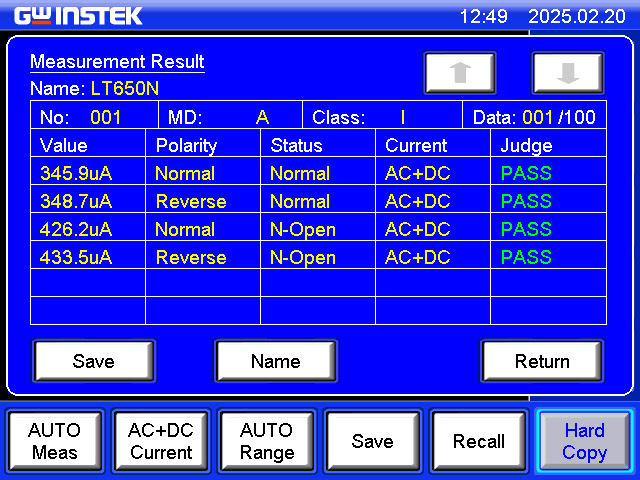

7-Earth leak current ( Kiểm tra dòng rò):

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

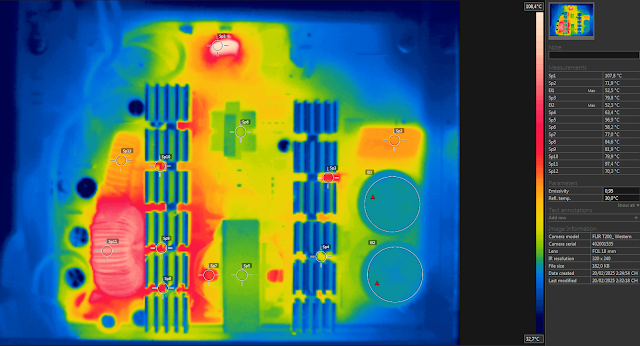

8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):

Điều kiện môi trường : 38-45°C

Linh kiện nóng nhất trên cả i550 và i650 chính là phần NTC với mức nhiệt chạm 100°C. Tuy được sinh ra có thề hoạt động ở nhiệt độ cao một cách bình thường. Nhưng việc này sẽ làm tăng hao phí đôi chút rơi trên NTC cũng như làm nóng khu vực xung quanh lên.

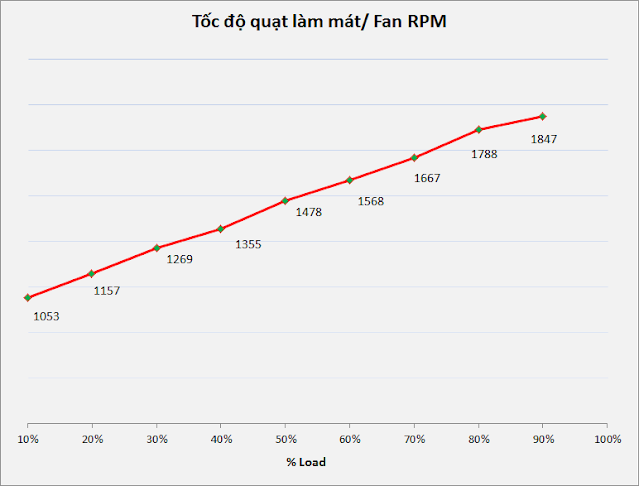

biểu đồ tốc độ quạt làm mát tăng tuyến tính theo nhiệt độ bắt đầu từ 800RPM cho tới khi đạt tốc độ tối đa khoảng 1800RPM

I550:

i650:

Quạt làm mát 12025 12V 0.25A, Rifle bearing, tốc độ tối đa khoảng 1800RPM

III-Kết luận
Xigmatek Litepower II i550 và i650 là dòng sản phẩm nguồn giá rẻ phục vụ cho các nhu cầu cơ bản. Nên sử dụng ở mức 70% công suất danh định của bộ nguồn trở xuống để điện áp được tốt hơn. Phiên bản i550 có kết quả tốt hơn đôi chút. Tuy được trang bị bộ cáp dập vân vảy cá rất mềm dẻo và đa dạng nhưng với phân khúc máy tính cấu hình cơ bản hiếm ai sẽ sử dụng hết được
i550 và i650 là sự lụa chọn cho các bộ máy tính có cấu hình cơ bản sử dụng 01 vga rời không nguồn phụ
Ưu điểm:
-Hiệu suất tối đa của 2 phiên bản đều trên 80%@230VAC
-Điện áp chấp nhận được với i550
-Hệ thống cáp dập vân vảy cá mềm dẻo
Khuyết điểm:
-Công suất không đạt theo nhãn i650
-Hoạt động nóng

-Xin cảm ơn Xigmatek đã cung cấp sản phẩm review!
