REVIEW/Đánh giá - Super Flower Leadex III Gold ATX3.1/PCIe5.1 850W

Leadex III Gold ATX3.1/PCIe5.1 là sản phẩm thế hệ tiếp theo của dòng Leadex III Gold mà Super Flower đã ra mắt cách đây khoảng 5 năm, các tính năng quan trọng chính vẫn sẽ tương tự người tiền nhiệm. Tuy nhiên sẽ có một vài điểm tạo nên sự khác biệt giữa 2 dòng sản phẩm này. Là được nâng cấp lên chuẩn ATX3.1 trang bị đầu cắm 12V-2x6/PCIe5.1, sử dụng quạt FDB hoạt động êm ái hơn thế hệ quạt bi DBB, Và hệ thống cáp bẹ đen không đính tụ dập nhiễu giúp dễ dàng đi dây hơn

I-Hộp và Phụ kiện:

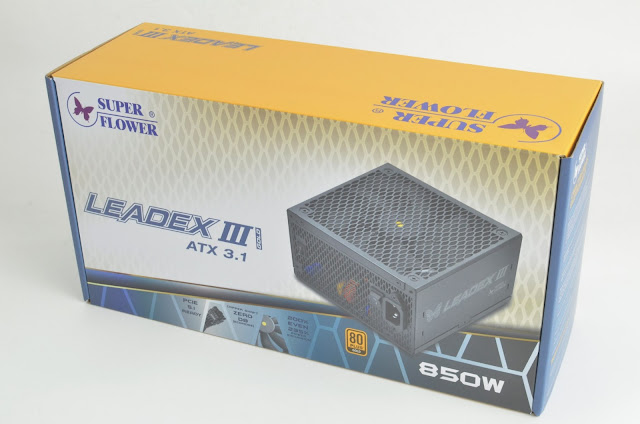

Hộp có kích thước trung bình, tông màu trắng vàng xanh, các thông số kĩ thuật được in chi tiết ở các mặt của hộp. Super Flower sử dụng chung thiết kế hộp với dòng Leadex VII Gold

Phụ kiện kèm theo Leadex III Gold 850W chỉ ở mức cơ bản gồm có: 1x Dây nguồn chuẩn EU, 4x Ốc bắt nguồn, 1x Túi đựng cáp và 1x Sách HDSD

I-PSU
1-Bên ngoài:
Leadex III Gold 850W có kích thước dài hơn ATX tiêu chuẩn khoảng 1cm được sơn tĩnh điện màu đen nhám. Sử dụng quạt làm mát FDB 140mm

Ngoài công tắc bật tắt nguồn, chúng ta có thể thấy công tắc chỉnh chế độ của quạt làm mát với 3 chế độ.
-O: semifanless với điểm kích quạt làm mát khi nhiệt độ PSU tăng tới ~60oC

-I: Semifanless với điểm kích quạt làm mát khi nhiệt độ PSU tăng tới~40oC
-II: Normal mode. quạt làm mát sẽ quay từ khi khởi động và tăng dần theo mức nhiệt độ của PSU

Công suất danh định: 850W, Single rail 12V@849,6W, Active PFC fullrange 100-240Vac, 80Plus Gold

Hệ thống dạng bẹ đen của Leadex III Gold 850W gồm có
1x 24pin Mainboard: 60cm
2x 4+4pin ATX12V: 70cm
2x 6+2pin PCIe: 70cm + 15cm
1x 6+2pin PCIe: 70cm
1x 12+4pin 12V-2x6/PCIe5.1 *600W: 70cm (16AWG)
8x SATA: 50cm + 15cm +15cm + 15cm
4x ATA: 50cm + 15cm + 15cm + 15cm

2-Bên trong:

Leadex III Gold 850W sử dụng platform tương tự dòng tiền nhiệm và được nâng cấp lên chuẩn ATX3.1. Tuy là 1 platform đã có "tuổi" nhưng mang trong mình những công nghệ tiên tiến nhất hiện nay là APFC + LLC + DC to DC

Bảng linh kiện được sử dụng trên Leadex III Gold 850W:

Khu vực mạch lọc nhiễu EMI nằm gói gọn tại 1 góc phía dưới jack cắm AC đầu vào với đầy đủ 2 tầng lọc kèm theo thành phần chống sét/xung áp cao tức thời MOV, sát bên là thành phần giảm dòng khởi động ban đầu với 1 điện trở âm (NTC) kèm theo rờ le

Leadex III Gold 850W sử dụng 1 cặp tụ chính của hãng Nippon(JAP) có trị số 400V/390uF, mắc song song đem lại mức điện dung tổng lên tới 780uF . Diode cầu sử dụng loại GBU GBU25M (25A) được đính trên phiến tản nhiệt của tầng PFC

Tầng PFC sử dụng 1 cặp Mosfet Sanrise SRC60R140B(25A) đi kèm với boost diode STmicro STTH8R06D(8A) . Khối điều khiển sử dụng IC dao động Infineon ICE3PCS02G kèm theo là 1 IC so sánh điện áp AS393 và 1 IC green SPN5003 có nhiệm vụ giảm hao phí ở chế độ nghỉ

Tầng PWM/LLC sủ dụng 1 cặp Mosfet Infineon(GER) IPA50R140CP(23A) . IC điều khiển hoạt động có mã SF 29605. Để hổ trợ IC này tạo thành mạch giám sát bảo vệ, còn có sự xuất hiện của 3 IC So sánh/OPAMP khác LM339, AS393 và LM358

Ở khu vực nắn dòng DC 12V đầu ra là tập hợp 6 Mosfets Infineon(GER) IPP041N04N G (80A). Được bắt thẳng vào các phiến tản nhiệt lớn

Đường 5V và 3,3V được tạo ra từ 2 khối mạch VRM sử dụng IC điều khiển NCP1587A + 1 OPAMP LM358 lái 4 Mosfets AON6516(32A). có thiết kế tương tự nhau chỉ khác 1 số linh kiện phụ trợ  nhằm đem lại mức áp ra theo mong muốn

Khu vực mạch cấp trước 5Vsb sử dụng IC combo Super Flower  29064. Mạch smart fan sử dụng 1 OPAMP LM324ADG

Leadex III Gold 850W  sử dụng các tụ hóa và tụ rắn lọc nhiễu ngõ ra tới từ hãng CapXon . Phần mạch in tương đối ổn, xuất hiện vài vị trí đắp thiếc tăng tải chưa được đẹp mắt

III-Thử nghiệm:
1-Load testing ( Thử tải):

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)
Từ ngày 14/4/2023: đường -12V được đưa vào mục thử tải, và tăng thêm mức thử tại 5% Load

Chất lượng điện áp thu được từ Leadex III Gold 850W là rất tốt. Điện áp dao động nhỏ nằm gọn trong chuẩn ATX3.1 yêu cầu. Do trang bị DC to DC nên không có điều bất thường dù chỉ là nhỏ nhất ở các mức tải không đồng đều (CL). Hiệu suất tối đa đạt được 92,34@230Vac với chuẩn 80Plus Gold

2-Inrush current testing ( Dòng khởi động):

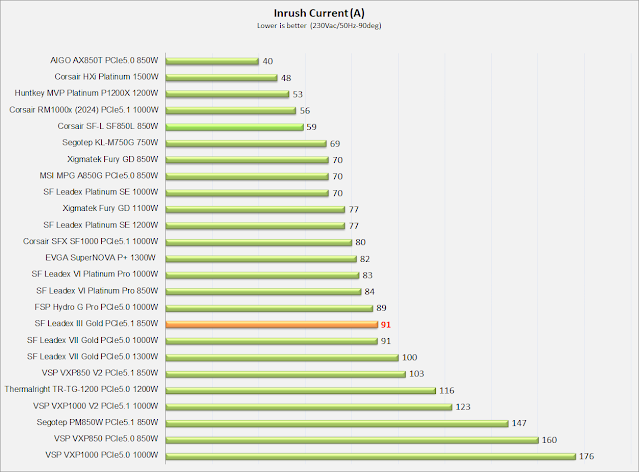

Dòng khởi động của Leadex III Gold 850W ở mức trung bình khi đạt khoảng 91A

3-Sync Transient response test ( Tải biến thiên):

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)

  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0/3.1 )

Kết quả quá trình thử nghiệm tải biến thiên được thể hiện chi tiết ở phía dưới. Leadex III Gold 850W hoàn thành các mức tải của thử nghiệm. Hơi đáng tiếc khi điện áp đường 3.3V vượt ra khỏi chuẩn ATX dù chỉ khoảng 0.04V .

Qua bước thử tải mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power excursion) PSU dễ dàng vượt qua bài thử nghiệm này với điện áp nằm trong chuẩn ATX mà không có bất kì sự cố "sập nguồn" nào xảy ra

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

120% Load:

160% Load:

180% Load:

200% Load:

4-Ripple & Noise ( Nhiễu AC cao tần):

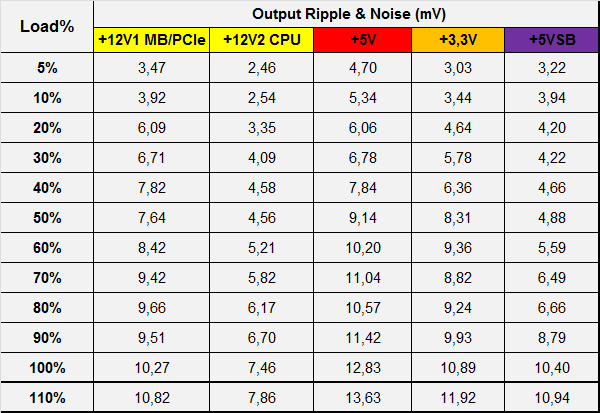

Leadex III Gold 850W có mức nhiễu rất tốt khi chỉ trên dưới 10mV@12V. Không có gì phải bàn ở điều làm nên thương hiệu Super Flower nói chung và Leadex nói riêng

5-Hold-up time ( thời gian lưu điện):

Leadex III Gold 850W có mức hold-up time dài "miên man" tới hơn 23,9mS dễ dàng thỏa yêu cầu của chuẩn ATX3.1

6-Protection features (Các chế độ bảo vệ):

Các chế độ bảo vệ chính trên Leadex III Gold 850W hoạt động khá tốt. PSU tự ngắt khi chạm điểm bảo vệ và tự khởi động lại.

7-Earth leak current ( Kiểm tra dòng rò)

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):

Điều kiện môi trường : 38-45°C

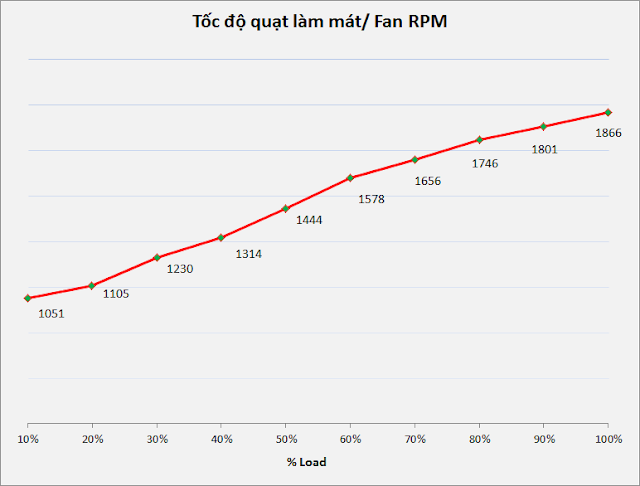

Tính năng quạt thông minh ECO (Semi-fanless) được tắt trong suốt quá trình thử nghiệm. Quạt làm mát sẽ quay từ khi PSU được khởi động với tốc độ khoảng 1000RPM và tăng dần theo tải cho tới khi đạt tối đa khoảng 1800RPM. đem lại khả năng làm mát khá tốt khi nhiệt độ khối linh kiện phía dưới có điểm nóng nhất là ngõ ra biến áp chính đạt 75oC

Quạt làm mát ZIC mã ZFF142512M 140mm ,12V 0.45A, sử dụng bạc lót loại Fluid Dynamic Bearing(FDB) có tuổi thọ cao

IV-Kết luận:
Leadex III Gold 850W ATX3.1/PCIe5.1 có phẩm chất điện cáp và chất lượng linh kiện khá tốt, Hiệu suất cao trên dưới 92%@230VAC đạt tiêu chuẩn 80Plus Gold, Nguồn được trang bị sẵn 01 đầu cấp nguồn 12V-2x6/PCIe5.1 có công suất tối đa 600W tương thích tốt với thế hệ card đồ họa RTX4000. Quạt làm mát FDB hoạt động êm ái với tính năng Semi-Fanless có thể bật tắt được giúp phù hợp với nhiều đối tượng người dùng khác nhau
Leadex III Gold 850W  là sản phẩm hấp dẫn cho các cấu hình máy tính Gaming/WS cao cấp hiện nay

Ưu điểm:
-Chất lượng linh kiện khá tốt
-Chất lượng điện áp tốt (Ripple & Noise nhỏ)
-Hiệu suất đạt 92@230Vac với chứng nhận 80Plus Gold

-Đạt 200% power excursion với đầu cấp nguồn 12V-2x6/PCIe5.1
-Quạt làm mát FDB với chế độ Semi-fanless có thể bật tắt được
Khuyết điểm:
- Cần cài thiện tải transient đường 3.3V

-Xin cảm ơn Super Flower đã cung cấp sản phẩm Review !
