REVIEW/Đánh giá - Segotep PM850W ATX3.1/PCIe5.1 850W



Segotep vừa cho ra mắt dòng sản phẩm nguồn máy tính(PSU) PM850W ATX3.1/PCIe 5.1 tại thị trường Việt Nam. Là dòng sản phẩm hoàn toàn mới so với các thế hệ trước, nhằm đáp ứng tiêu chuẩn ATX3.1 và hổ trợ đầu cấp nguồn PCIe 5.1/12V-2x6 mới trên dòng card đồ họa của Nvidia

PM850W ATX3.1/PCIe 5.1 mang trong mình các tính năng của dòng sản phẩm cao cấp như: 80Plus Platinum, Active PFC fullrange, Sử dụng toàn bộ cáp dạng rời ( full modullar) với 2 phiên bản màu đen và trắng. Ngoài ra với việc đạt được tiêu chuẩn ATX3.1/PCIe5.1 bộ nguồn này có thể chịu được dòng tiêu thụ tức thời(peak) gấp 2 lần mức công suất danh định mà vẫn đảm bảo khả năng hoạt động ổn định

I-Hộp và Phụ kiện

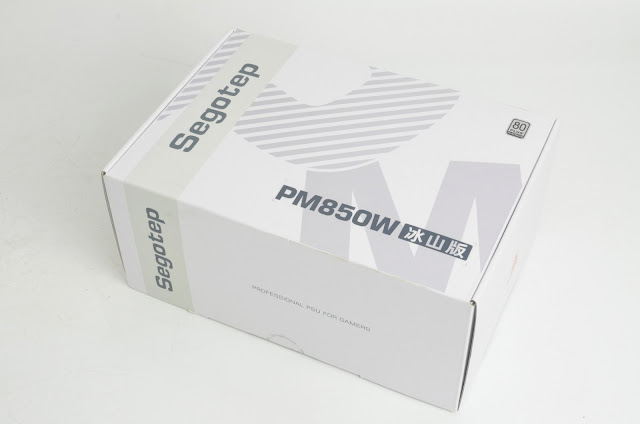

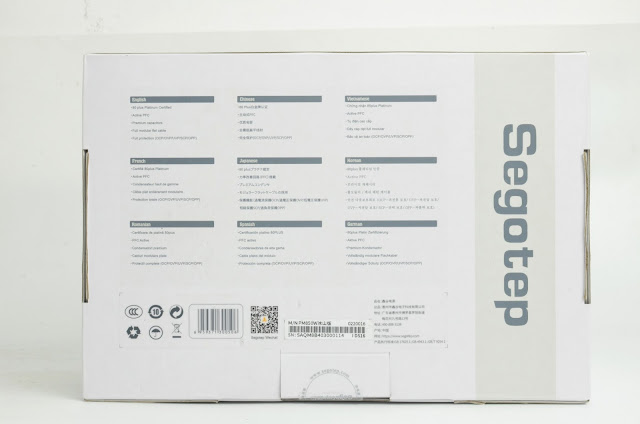

Hộp có kích thước lớn, tông màu trắng xám đối với phiên bản nguồn màu trắng. Các tính năng chính được in đa ngôn ngữ ở mặt sau của hộp bao gồm cả ngôn ngữ tiếng Việt

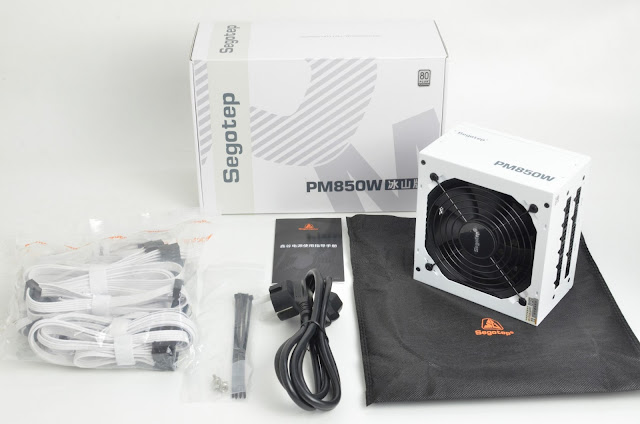

Phụ kiện kèm theo PM850W ATX3.1/PCIe 5.1 gồm có: 1x Dây nguồn chuẩn EU, 4 ốc bắt nguồn, 6 dây rút(zip tie), 1 giấy HDSD

I-PSU
1-Bên ngoài:

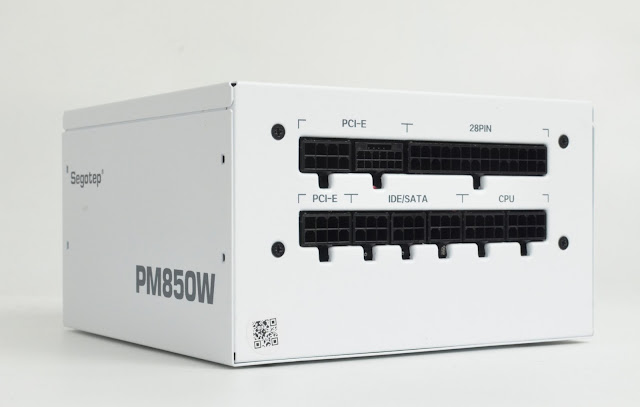

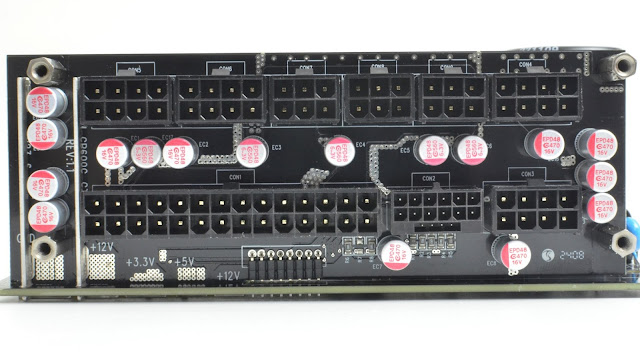

PM850W ATX3.1/PCIe 5.1 có kích thước dài hơn ATX tiêu chuẩn 1 chút được sơn tĩnh điện màu trắng, với tên sản phẩm được in lụa ở mặt hông đem lại sự chỉnh chu cho sản phẩm hơn. Nguồn sử dụng quạt làm mát 120mm đi kèm với hệ thống cáp bẹ dạng rời

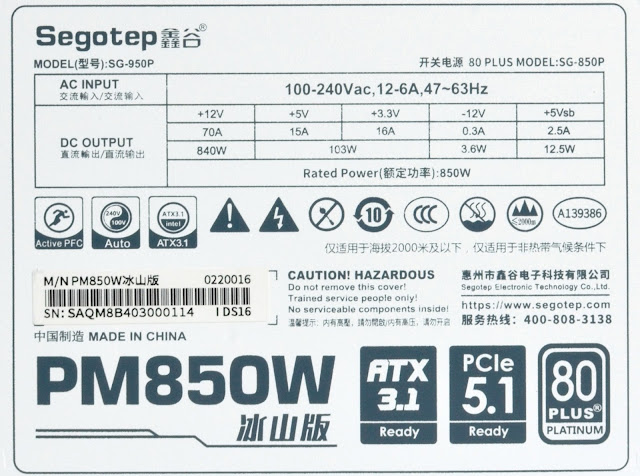

Công suất danh định: 850W, Single rail 12V@840W, Active PFC Full range 100~240Vac, 80Plus Platinum

Hệ thống cáp dạng bẹ gồm có:
1x 24pin Mainboard: 60cm
2x 4+4pin ATX12V: 70cm

2x 6+2pin PCIe: 60cm
2x 6+2pin PCIe: 60cm +15cm
1x 12+4pin 12V-2x6/PCIe5.1 *600W: 60cm (16AWG)
4x SATA: 45cm + 15cm + 15cm + 15cm
3x ATA: 45cm + 15cm + 15cm

2-Bên trong
PM850W ATX3.1/PCIe 5.1 do chính Segotep sản xuất (OEM) với thiết kế APFC + Cộng hưởng LLC + SR + DC to DC(VRMs) . Bên trong khá thoáng so với mức công suất 850W, Sử dụng bo mạch 2 lớp và linh kiện SMD được hàn phần lớn ở mặt trên của bo mạch giúp luồng khí từ quạt dễ dàng làm mát các linh kiện

Bảng linh kiện được sử dụng trên PM850W ATX3.1/PCIe 5.1 :

Tầng lọc nhiễu EMI đầy đủ với 2 lớp lọc đi kèm với linh kiện không thể thiếu ở các dòng sản phẩm cao cấp như MOV, Thành phần giảm dòng khởi động gồm 1 NTC có trị số khá thấp 2.5ohm mắc song song với 1 rờ le được thiết kế đặt trước ngõ vào tụ chính của bộ nguồn

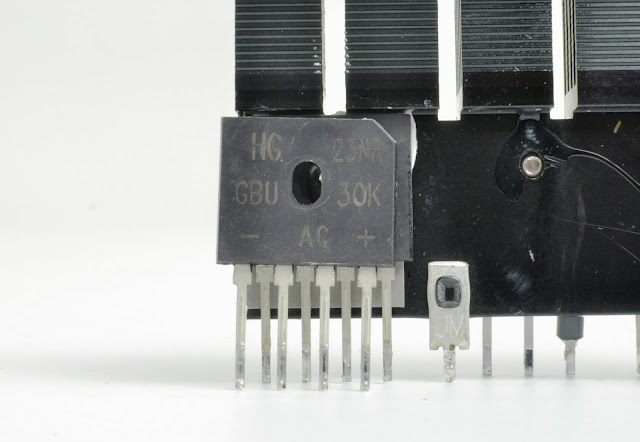

Cặp Diode cầu GBU 30K có công suất lên tới 30A (x2) được đính trên phiên tản nhiệt Mosfet công suất phần sơ cấp giúp nâng cao khả năng tản nhiệt. Tụ chính CapXon có điện dung 680uF/420V

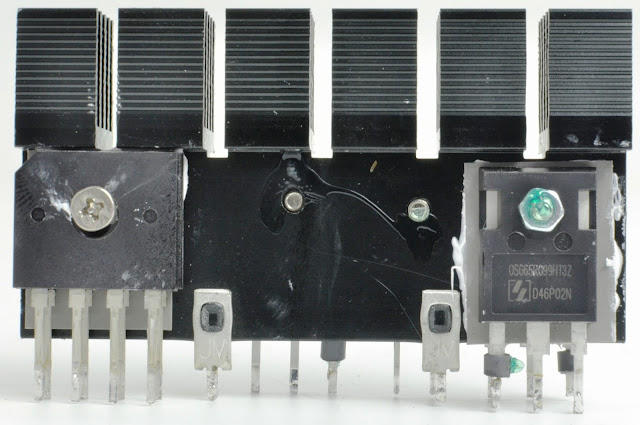

Tầng PFC sử dụng 1 Mosfet công suất lớn Infineon IPW60R060P7 (48A) đi kèm với Boost diode Cree C6D10065A(10A). Tầng cộng hưởng LLC sử dụng 1 cặp Mosfet Oriental OSG65R099HT3Z(32A)

IC tạo dao động cũng như điều khiền hoạt động cho 2 tầng PFC và LLC đều tới từ Champion với giải pháp combo CM6502UHHX + CM6901X, Có tổng 4 Mosfet PingWei PWC012N04ES(220A x4)  chỉnh lưu cho đường 12V duy nhất trên PSU. Các Mosfet này được tản nhiệt trực tiếp từ luồng gió của quạt làm mát

Đường 5V và 3.3V được tạo ra từ 2 khối mạch DC to DC(VRMs) riêng biệt sử dụng 1 IC dao động Anpec APW7073 lái 2 Mosfet Onsemi NTMFS4C022N

IC giám sát hoạt động là loại INFsitronix IN1S315I-SAG cung cấp 3 chế độ bảo vệ trên cả 3 đường điện chính là OVP/UVP/SCP. Đường cấp trước 5Vsb được tạo ra từ IC combo Excelliance EM8569C và ngõ ra được chỉnh lưu đồng bộ thông qua giải pháp IC tích hợp DK5V45R25S tới từ hãng DongKe, với hiệu suất chuyển đổi cao hơn so với việc sử dụng diode xung truyền thống

PM850W ATX3.1/PCIe 5.1 sử dụng phối hợp giữa các tụ rắn và tụ hóa tới từ hãng ChengX cho khu vực lọc nhiễu các đường điện ngõ ra,

Phần mạch in của PM850W ATX3.1/PCIe 5.1 chỉ tương đối sạch do bo mạch được phủ 1 lớp keo chống ẩm màu vàng nhạt, các mối hàn sáng bóng và không có vết hàn hay chân linh kiện thừa nào

III-Thử nghiệm:
1-Load testing ( Thử tải):

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)

PM850W ATX3.1/PCIe 5.1 hoàn thành tốt các mức thử tải với điện áp dao động nằm trong chuẩn ATX yêu cầu. Hiệu suất tối đa đạt trên 93%@230Vac. Do trang bị tính năng DC to DC vì thế các đường điện đều đạt yêu cầu ngay tại những bài kiểm tra tải không đồng đều (CL)

2-Inrush current testing ( Dòng khởi động):

Do được trang bị thành phần giảm dòng khởi động NTC chỉ có trị số khoàng 2.5ohm nên dòng khởi động của PM850W ATX3.1/PCIe 5.1 tương đối cao khoảng 147A. có thể cải thiện điều này dễ dàng bằng việc nâng trị số lên 5ohm mà không ảnh hưởng tới hiệu suất hoạt động tổng thể của PSU khi NTC sẽ chỉ cần thiết khi PSU đang ở trại thái nghỉ(relay bypass)

3-Sync Transient response test ( Tải biến thiên):

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)

  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0 )

PM850W ATX3.1/PCIe 5.1 có mức điện áp dao động trên các đường điện khá nhỏ . Hơi đáng tiếc là đường 3.3V bị rơi ra ngoài tiêu chuẩn ATX tuy chỉ có 0.02V !

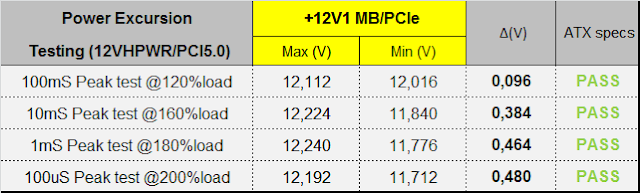

Qua bước thử tải mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power excursion) PSU dễ dàng vượt qua bài thử nghiệm này với điện áp nằm trong chuẩn ATX mà không có bất kì sự cố "sập nguồn" nào xảy ra

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

120% Load:

160% Load:

180% Load:

200% Load:

4-Ripple & Noise ( Nhiễu AC cao tần):

 PM850W ATX3.1/PCIe 5.1 đạt mức tốt khi tất cả các đường điện đều dưới 25mV

5-Hold-up time ( thời gian lưu điện)

PM850W ATX3.1/PCIe 5.1 dễ dàng đạt tiêu chuẩn ATX3.1 về thời gian lưu điện, khi chuẩn này hạ mức yêu cầu xuống 11mS thay vì 16mS như chuẩn ATX3.0 đổ về trước

6-Protection features (Các chế độ bảo vệ):

Các chế độ bảo vệ trên PM850W ATX3.1/PCIe 5.1 hoạt động tốt. Tuy nhiên mạch bảo vệ quá dòng OCP đường 5V lại ở mức khá cao lên tới 55A . Thường các bộ nguồn sẽ thiết lập mức cắt dòng khi đạt từ 30A tới 40A nhằm đảm bảo an toàn cho các linh kiện công suất bên trong bộ nguồn

7-Earth leak current ( Kiểm tra dòng rò):

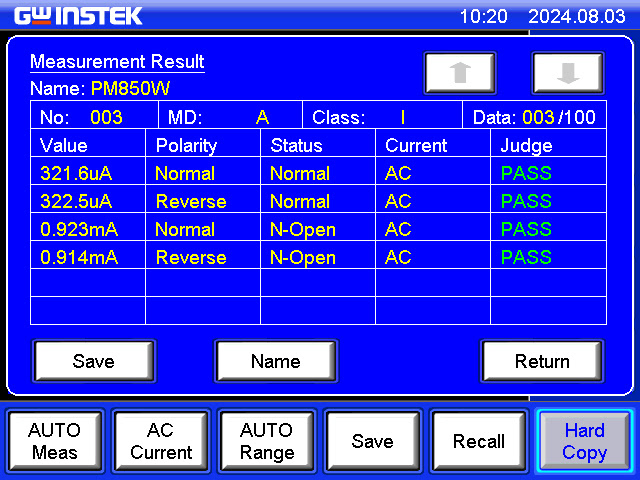

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

7- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):

Điều kiện môi trường : 38-45°C

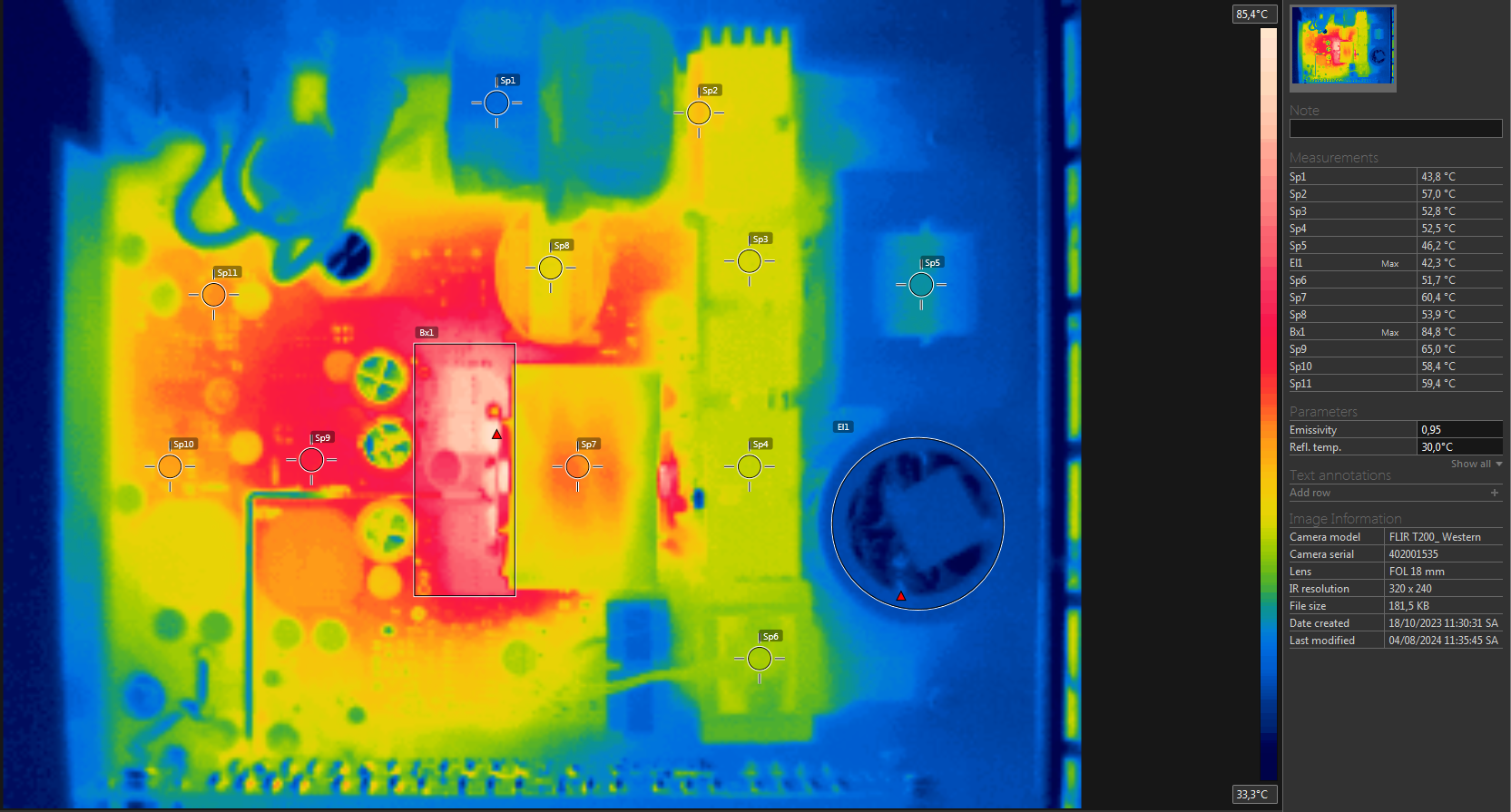

Fan curve của PM850W ATX3.1/PCIe 5.1 không được trang bị tính năng semifanless tuy nhiên tốc độ quay khá thấp khi sẽ tăng dần theo các mức tải khi lượng nhiệt được sinh ra nhiều hơn và đạt tối đa khoảng 1500RPM. Để đủ khả năng làm mát các linh kiện công suất phía dưới nhưng vẫn giữ được sự êm ái nhất định khi hoạt động. Qua ảnh nhiệt chúng ta có thể thấy khu vực nóng nhất trên PSU là ngõ ra biến áp chính và khu vực ngõ vào các mosfet chỉnh lưu đồng bộ khoảng trên dưới 85oC.

PM850W ATX3.1/PCIe 5.1 sử dụng quạt làm mát DWPH EFS-12E12L 12V 0.16A, Rifle bearing có tốc độ tối đa khoảng 1500rpm

 IV-Kết luận:

PM850W ATX3.1/PCIe 5.1 có chất lượng điện áp và chất lượng linh kiện khá tốt, Hiệu suất cao đạt tới ~93%@230Vac với chứng nhận 80Plus Platinum, trang bị mạch DC to DC (VRMs) giúp nâng cao hiệu quả sử dụng điện năng, và hệ thống cáp dạng bẹ đen với 2 đầu cấp nguồn CPU 8pin riêng biệt, cùng với đầu cấp nguồn PCIe5.1/12V-2x6 mới nhất hiện nay khắc phục 1 số khuyết điểm nhỏ của đầu nguồn PCIe5.0/12VHPWR trước đây

PM850W ATX3.1/PCIe 5.1 là sự lựa chọn cho các cấu hình tầm trung và cao cấp sử dụng 01 VGA có công suất <300W

Ưu điểm:
-Chất lượng linh kiện khá
-Chất lượng điện áp tốt ( ripple noise nhỏ)

-Trang bị đầu nguồn PCIe5.1/12V-2x6 (16AWG)

-Hiệu suất đạt ~93%@230Vac- 80Plus Platinum

-DC to DC (VRMs)

Khuyết điểm:

-Dòng khởi động cao ( nâng trị số NTC)
-Chế độ bảo vệ quá dòng OCP đường 5V nên thiết lập thấp hơn

-Xin cảm ơn Segotep đã cung cấp sản phẩm review!
