REVIEW/Đánh giá - VSP ECOMAX E550W



ECOMAX E550W là sản phẩm nguồn máy tính tới từ thương hiệu VSP. Được thiết kế cho các cấu hình máy vi tính phân khúc phổ thông với chi phí mua sắm hạn chế. Các tính năng chính của ECOMAX E550W có thể kể đến như: Công suất thực 550W, trang bị hệ thống cáp dạng bẹ đen mềm và sử dụng toàn bộ tụ điện thương hiệu Nhật Bản. Phía VSP cam kết hiệu suất hoạt động tối đa đạt 82% .

I-Hộp và Phụ kiện:

Hộp của ECOMAX E550W  được in đen trắng lên phần hộp carton, giúp giảm chi phí sản xuất bao bì không cần thiết. Thông số về số lượng dây cắm cấp nguồn được in ở mặt sau của hộp

Phụ kiện kèm theo gồm có: 1x dây nguồn chuẩn US, 4x ốc bắt nguồn, 2x dây rút (zip tie)

II-PSU
1-Bên ngoài:
ECOMAX E550W có kích thước ATX tiêu chuẩn, được sơn tĩnh điện màu đen và sử dụng quạt làm mát 120mm

Công suất danh định 550W. Single rail 12V@504W

Hệ thống cáp dạng bẹ đen mềm gồm có:

1x 24pin Mainboard: 50cm

1x 4+4pin ATX12V: 65cm

2x 6+2pin PCIe: 45cm + 15cm

4x SATA: 40cm +15cm +15cm

2x ATA: 40cm + 15cm +15cm

2-Bên trong:

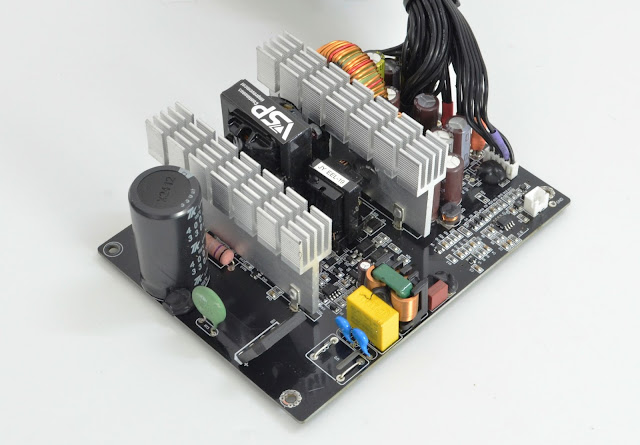

VSP chọn  XinHai Electronic Technology làm nhà sản xuất (OEM) sản phẩm ECOMAX E550W. Với thiết kế Dual forward sử dụng mạch in 2 lớp FR4 và không được trang bị tính năng Active PFC

Bảng linh kiện được sử dụng trên ECOMAX E550W

ECOMAX E550W  trang bị tầng lọc nhiễu EMI một lớp với cuộn cảm lọc nhiễu dạng Flatwire(SQ),

Sau khi dòng điện xoay chiều AC tiến vào Diode cầu GBU1510(15A) để chỉnh lưu thành dòng điện 1 chiều DC. Sẽ tiếp tục đi qua thành phần giảm dòng khởi động NTC (3ohm) nhằm tránh hiện tượng dòng nạp tụ ban đầu có thể gây phát sinh tia lửa điện hoặc đánh mòn tiếp điểm công tắc và phích/ổ cắm.

Tụ chính Toshin Kogyo(Nhật Bản) với thông số 330uF/400V có mức nhiệt độ chịu đựng tối đa đạt 105°C

Do không trang bị tính năng Active PFC với điện áp ngõ ra lên tới 390VDC. Nên mạch PWM chỉ hoạt động ở mức điện áp khoảng 320VDC, phụ thuộc vào dao động điện lưới đầu vào. Vì thế khối linh kiện công suất được chọn với trị số cao hơn để đảm bảo hoạt động ổn định. Điều này cho thấy việc chọn lựa giữa linh kiện tối ứu thiết kế mạch. không phải lúc nào lắp linh kiện trị số "to" hơn cũng sẽ khỏe hơn mà phải xem từng thiết kế cụ thể

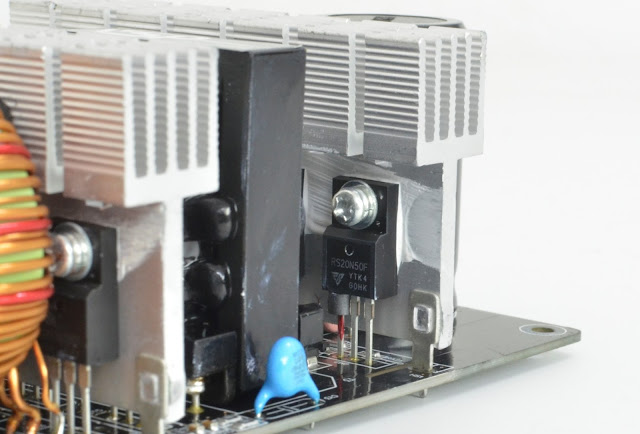

ECOMAX E550W sử dụng 1 cặp mosfet Reasunos RS20N50F(20A), Dưới sự điều khiển của IC dao động KA3845

ECOMAX E550W sử dụng tổ hợp các diode xung chỉnh lưu ngõ ra cho cả 3 đường điện chính với đường 12V sử dụng 4 diode xung MBR30100F (30A). Với tổng công suất thiết kệ đạt 120A

IC giám sát hoạt động là loại Grenergy GR8313 cung cấp 3 chế độ bảo vệ cơ bản OVP/UVP/SCP, Toshin Kogyo(Nhật Bản) là nhãn hiệu tụ điện được sử dụng tại ngõ ra của ECOMAX E550W

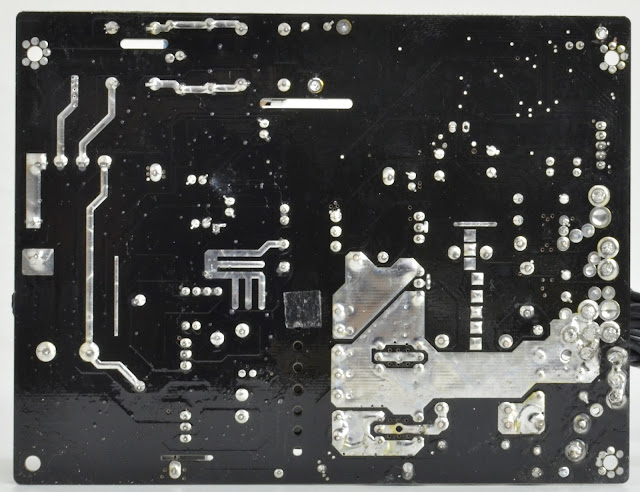

Phần mạch in của ECOMAX E550W tương đối sạch khi xuất hiện vài điểm hàn tay nhằm  tăng độ  tải tại chân các diode xung

III-Thử nghiệm:
1-Load testing ( Thử tải):

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)
Từ ngày 14/4/2023: đường -12V được đưa vào mục thử tải, và tăng thêm mức thử tại 5% Load

ECOMAX E550W hoàn thành các mức tải với điện áp dao động trong chuẩn ATX yêu cầu. Và do không trang bị tính năng DC to DC vì thế ở 2 mức tải không đồng đều(CL),Điện áp nhanh chóng "văng" ra khỏi tiêu chuẩn ATX. Cung như không được trang bị tính năng Active PFC khiến hệ số PF chỉ dao động trong khoảng 0.5, Hiệu suất tối đa đạt 83,46%@230Vac đúng như những gì VSP cam kết

2-Inrush current testing ( Dòng khởi động):

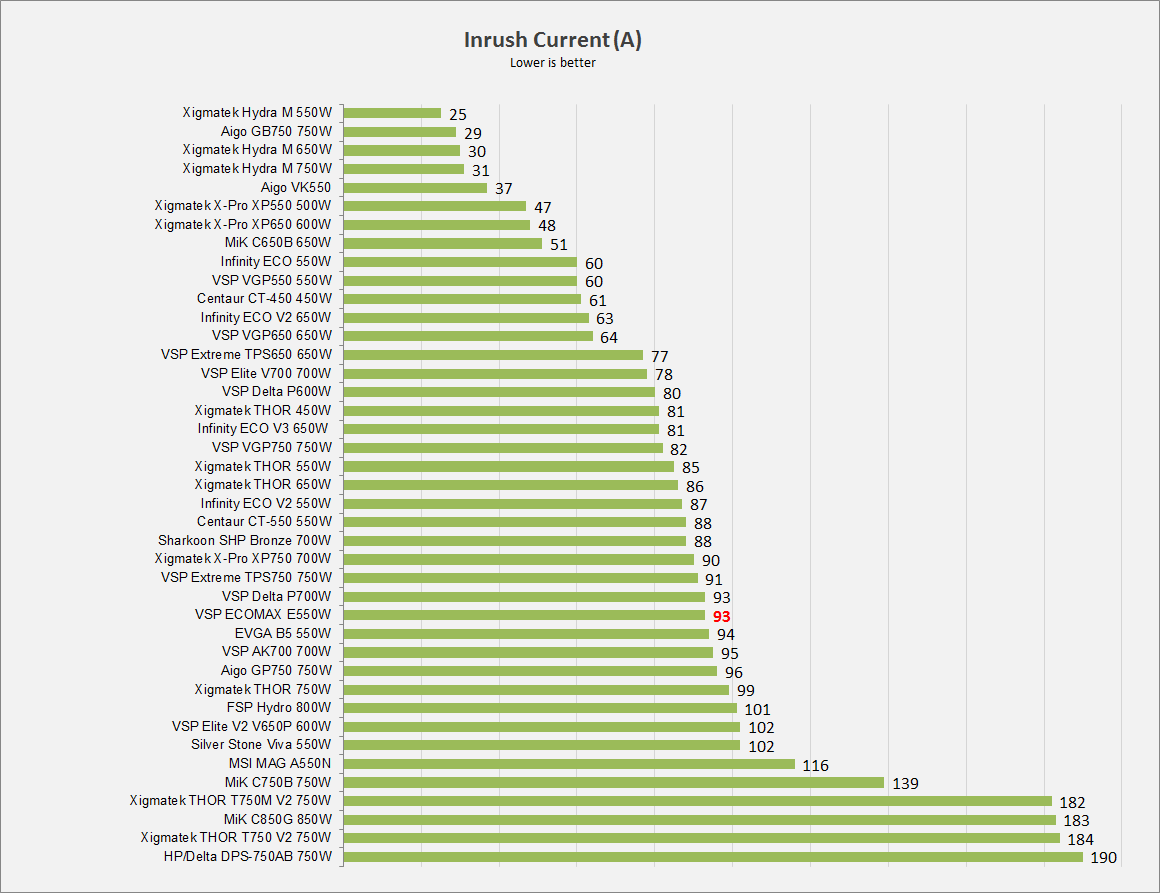

Dòng khởi động của ECOMAX E550W đạt mức trung bình trong phân khúc

3-Sync Transient response test ( Tải biến thiên):

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)

  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0 )

ECOMAX E550W cũng bị mắc kẹt lại ở đường 3.3V và 5V, do điện áp không tải ban đầu được đẩy lên tương đối cao. khá đáng tiếc khi đường 12V bị dâng lên trên 12.6V(overshoot)

-50Hz Low load:

-50Hz High load:

-10kHz Low load:

-10kHz High load:

  .

4-Ripple & Noise ( Nhiễu AC cao tần):

Ripple & Noise của ECOMAX E550W đạt mức khá khi tối đa khoảng 50mV cho cả 3 đường điện chính

5-Hold-up time ( thời gian lưu điện)

ECOMAX E550W có mức lưu điện chưa đủ để đạt chuẩn ATX, tính hiệu PW_ok chưa được chính xác khi mất sau khi đường 12V rơi xuống dưới 11.2V

6-Protection features (Các chế độ bảo vệ):

Do không được trang bị IC giám sát có hổ trợ tính năng bảo vệ OCP vì thế tính năng UVP sẽ được kích hoạt nhằm bảo vệ PSU, Chế độ OPP hoạt động tốt tuy nhiên điểm cắt dòng ~150% là hơi cao cho 1 PSU phân phổ thông giá rẻ

7-Earth leak current ( Kiểm tra dòng rò):

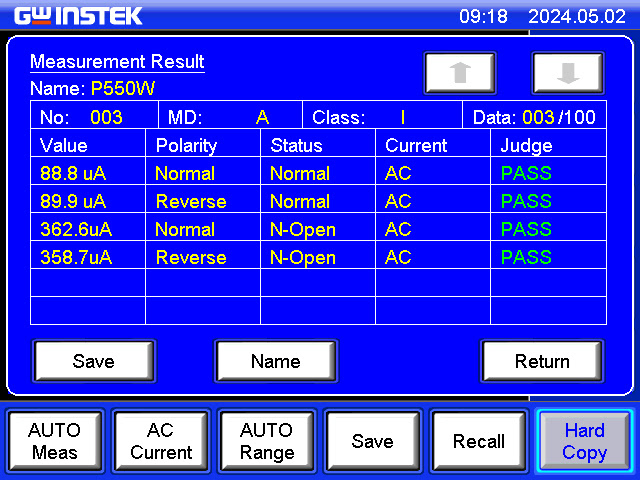

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):

Điều kiện môi trường : 38-45°C

Linh kiện nóng nhất trên ECOMAX E550W chính là phần NTC với mức nhiệt gần 100°C..Tuy được sinh ra có thể hoạt động ở nhiệt độ cao một cách bình thường. Nhưng việc này sẽ làm tăng hao phí đôi chút rơi trên NTC cũng như làm nóng các linh kiện nằm xung quanh lên

Tốc độ quạt làm mát tăng tuyến tính theo nhiệt độ với tốc độ tối đa khoảng gần 2200RPM để nhanh chóng làm mát khối linh kiện công suất phía dưới

ECOMAX E550W sử dụng quạt làm mát VSP 12V, 0.4A, Rifle bearing. có tốc độ tối đa 2200RPM

IV-Kết luận:

VSP ECOMAX E550W có chất lượng điện áp khá. Hiệu suất đạt 83,46%@230Vac như những gì phía VSP cam kết. Hệ thống cáp bẹ đen mềm và sử dụng tụ điện Nhật Bản đem lại sự tin tưởng hơn. Tốc độ quạt làm mát tương đối cao khi khởi động sẽ khiến PSU hoạt động chưa được êm ái

ECOMAX E550W là sự lựa chọn cho các cấu hình phổ thông  sử dụng 01 VGA có công suất <130W

Ưu điểm:

-Hiệu suất đạt 83,46%@230Vac

-Hệ thống cáp bẹ đen mềm
-Sử dụng tụ điện Nhật Bản

Khuyết điểm:

--Điên áp không tải nên được thiết lập thấp hơn
- Hoạt động ồn khi tải nặng

-Xin cảm ơn VSP đã cung cấp sản phẩm Review!
