REVIEW/Đánh giá - VSP TEREX VXP850 ATX3.0/PCIe5.0 850W



VSP vừa cho ra mắt dòng sản phẩm nguồn máy tính(PSU) thế hệ mới TEREX VXP ATX3.0/PCIe5.0 tại thị trường trong nước. Là dòng sản phẩm thương hiệu Việt Nam đầu tiên đạt được chứng nhận 80Plus Gold cho 2 phiên bản VXP850 850W và VXP1000 1000W.
link chứng nhận 80plus: https://www.clearesult.com/80plus/manufacturers/VSPtech

TEREX VXP ATX3.0/PCIe5.0 mang trong mình các tính năng của dòng sản phẩm cao cấp như: 80Plus Gold, Active PFC fullrange, tụ điện Nhật Bản, Sử dụng toàn bộ cáp dạng rời ( full modullar). Ngoài ra với việc đạt được tiêu chuẩn ATX3.0/PCIe5.0 bộ nguồn này có thể chịu được dòng tiêu thụ tức thời(peak) gấp 2 lần mức công suất danh định mà vẫn đảm bảo khả năng hoạt động ổn định
I-Hộp và Phụ kiện

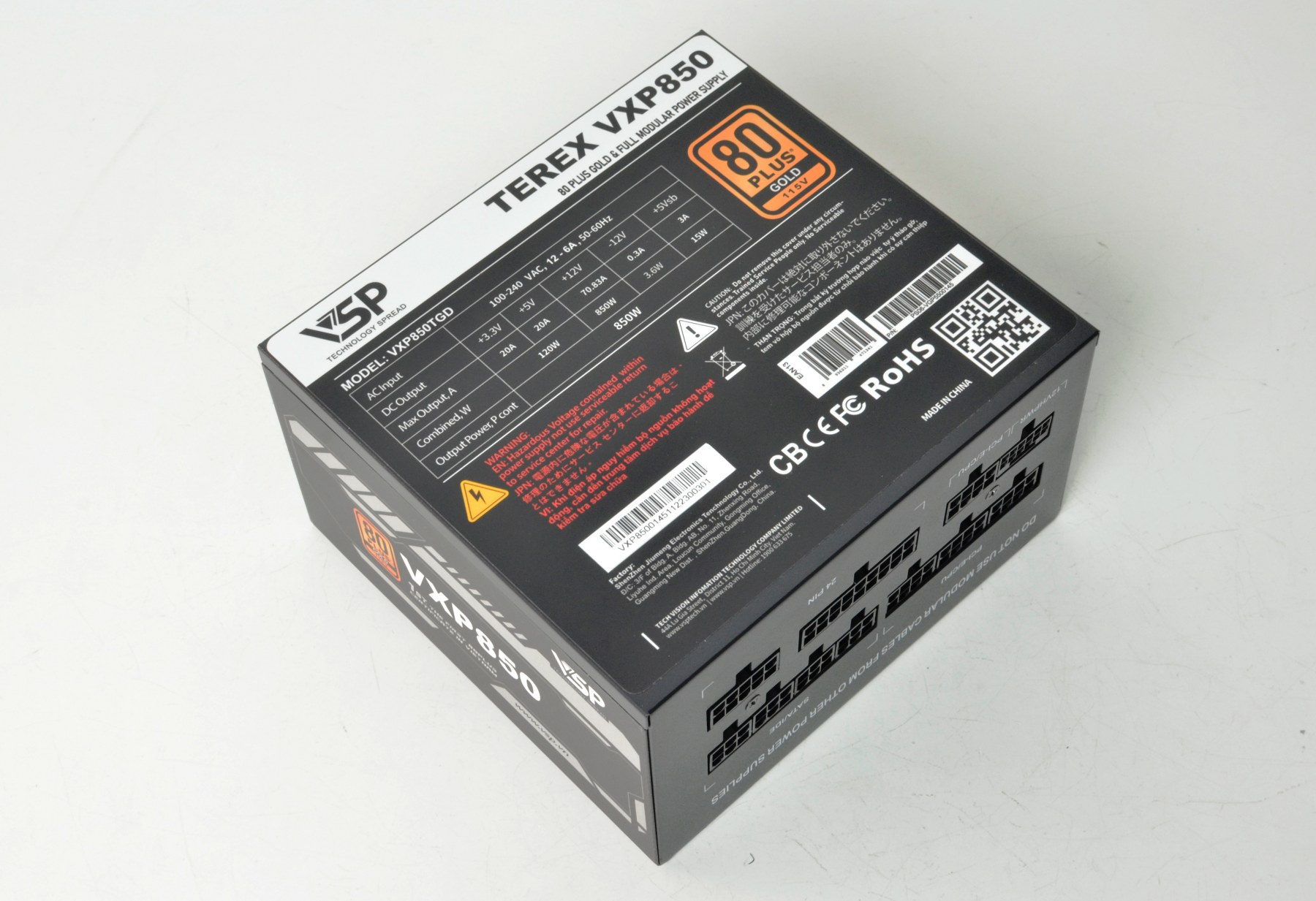

Hộp của VXP850 850W ATX3.0/PCIe5.0 có kích thước nhỏ nhắn tông màu đen trắng. Thông số kĩ thuật được in ở các mặt hông của hộp

Phụ kiện kèm theo chỉ dừng ở mức cơ bản gồm có 1x dây nguồn EU type, 4x ốc bắt nguồn và 4 dây rút(zip tie)

II-PSU
1-Bên ngoài:

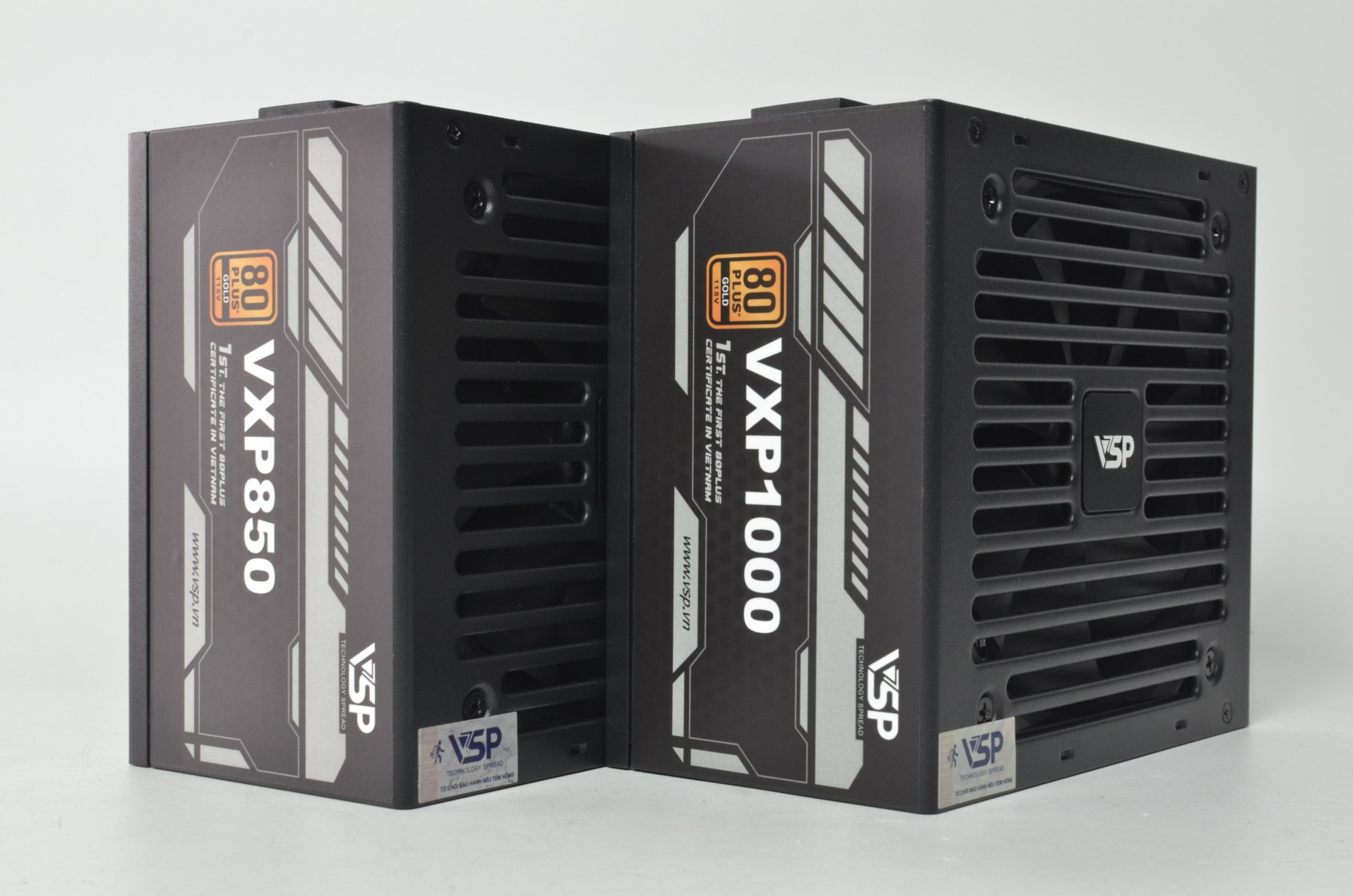

VXP850 850W ATX3.0/PCIe5.0 có kích thước dài hơn ATX tiêu chuẩn với chiều sâu 14cm. Lớp vỏ được sơn tĩnh điện màu đen và sử dụng quạt làm mát 120mm

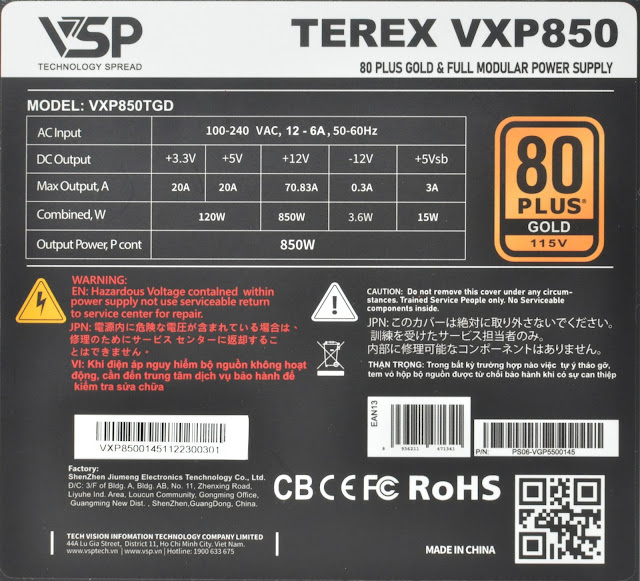

Công suất danh định: 850W, Single rail 12V@70,8A, Active PFC full range 100-240Vac, 80Plus Gold

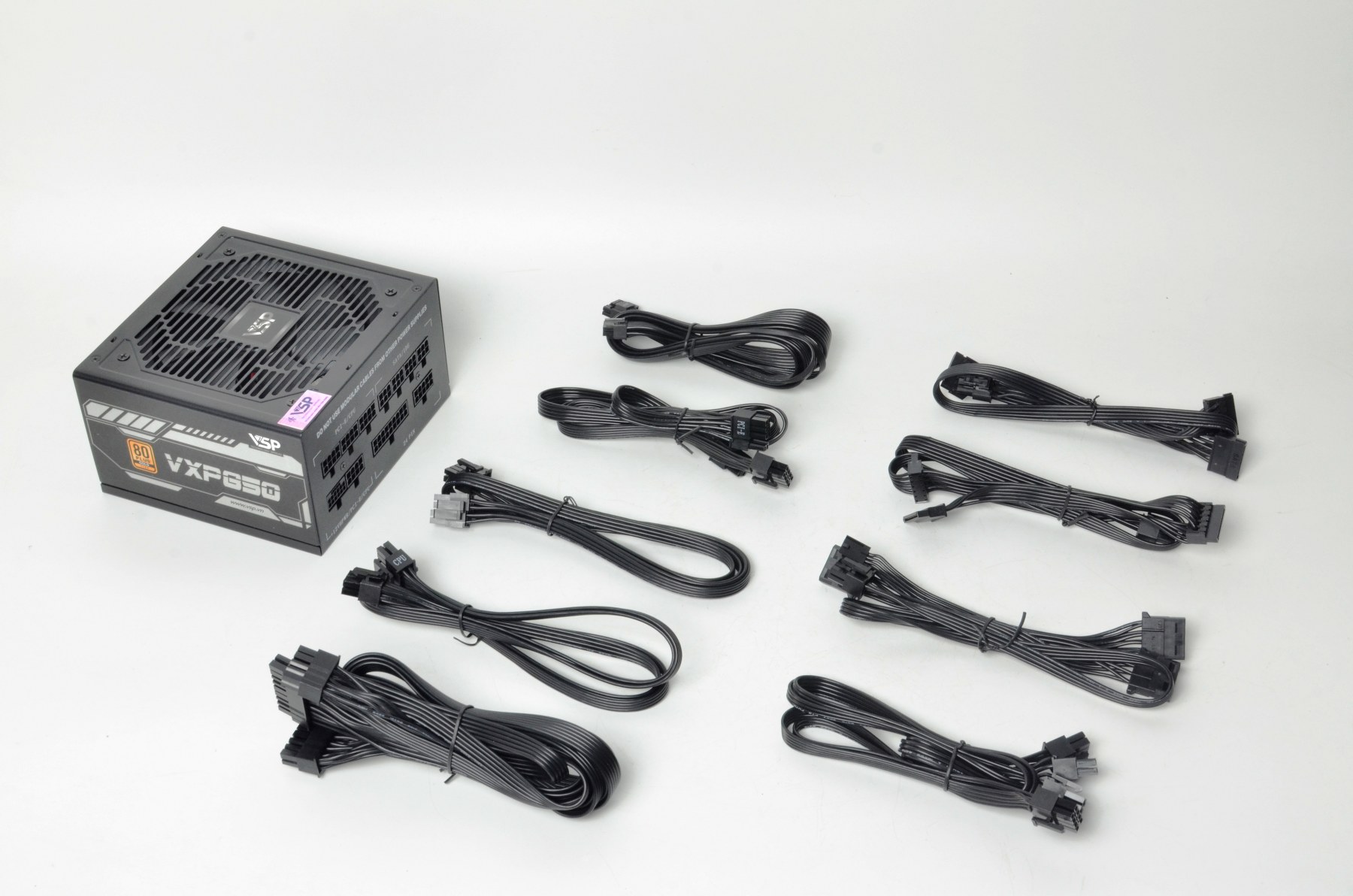

Hệ thống cáp bẹ đen 100% dạng rời gồm có:
1x 24pin Mainboad: 60cm
2x 4+4pin ATX12V: 70cm
4x 6+2pin PCIe: 55cm + 15cm

1x 12VHPWR/PCIe5.0: 55cm
6x SATA: 50cm + 15cm + 15cm
3x ATA: 50cm + 15cm + 15cm
1x FDD

2-Bên trong:

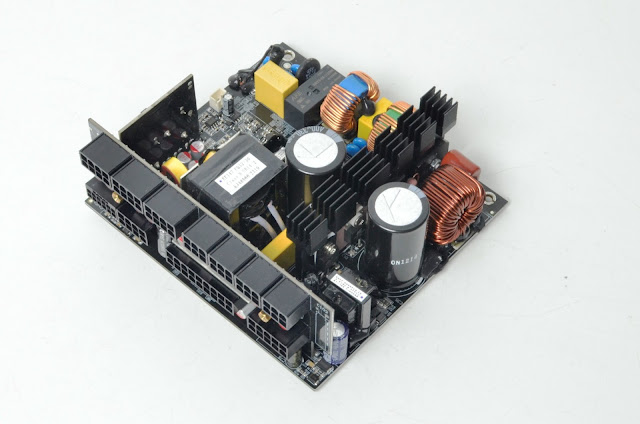

VSP chọn JiuMeng làm đơn vị sản xuất(OEM) dòng sản phẩm VXP850 850W ATX3.0/PCIe5.0. Với thiết kế thường được sử dụng cho dòng sản phẩm có hiệu suất 90% trở lên là  Active PFC + Cộng hưởng LLC nửa cầu + Chỉnh lưu dồng bộ (SR) + DC to DC cho đường 5V và 3.3V

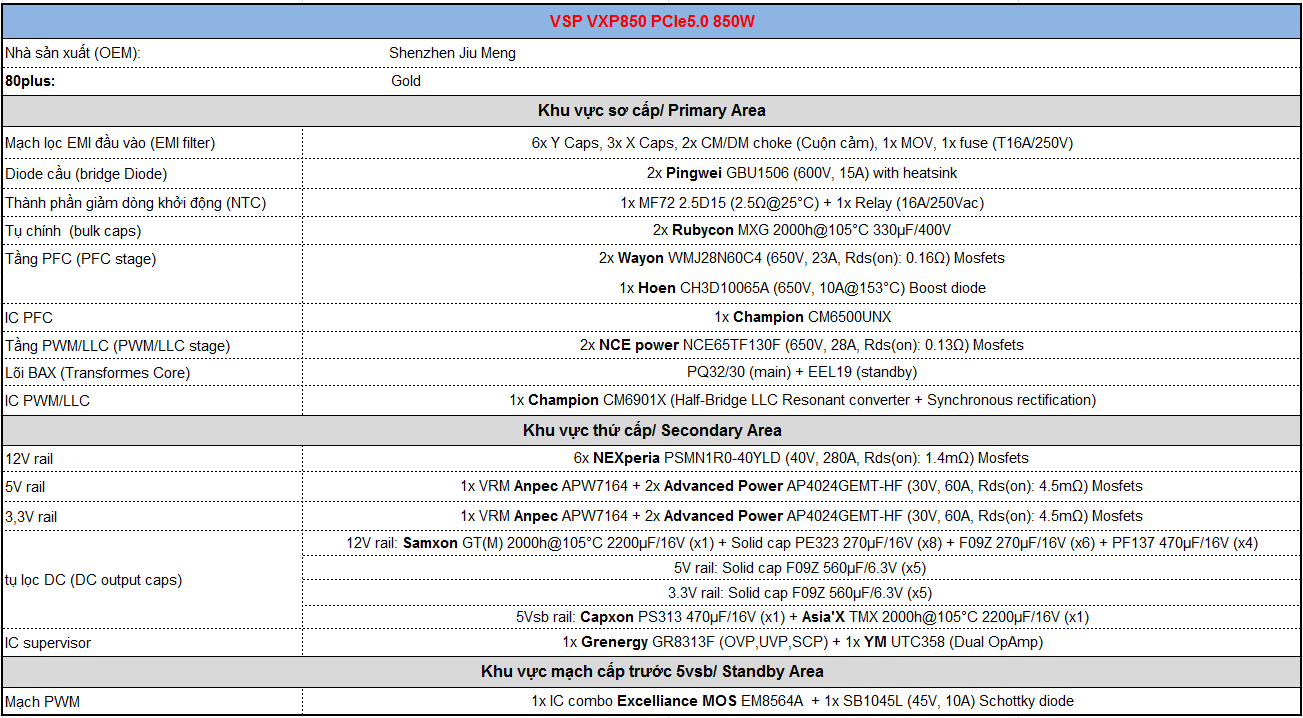

Bảng linh kiện được sử dụng trên VXP850 850W ATX3.0/PCIe5.0:

Tầng lọc nhiễu EMI đầy đủ với 2 lớp lọc đi kèm với các thành phần không thể thiếu ở các dòng sản phẩm cao cấp như MOV, Thành phần giảm dòng khởi động gồm 1 NTC 2.5ohm mắc song song với 1 rờ le được đặt xen kẻ giữa 2 lớp lọc.

Cặp Diode cầu GBU1506 (15A x2) công suất lớn được đính chung trên phiến tản nhiệt của tầng PFC/LLC. Cặp tụ chính Nhật Bản Rubycon có thông số 400V/330uF với nhiệt độ hoạt động tối đa đạt 105oC

Tầng PFC sử dụng cặp Mosfet Wayon WMJ28N60C4(23A) đóng gói dạng TO247 đem lại khả năng tản nhiệt tốt hơn. Kèm theo một Diode xung Hoen CH3D10065A(10A). IC dao động điều khiển hoạt động tầng PFC là loại Champion CM6500UNX.

Tầng PWM/LLC thiết kế dạng nữa cầu (Half-bridge) sử dụng 1 cặp Mosfet của hãng NCEpower NCE65TF130(28A). IC tạo dao động cho tầng PWM/LLC cũng như điều khiển các mosfet chỉnh lưu đường 12V là loại Champion CM6901X . Ngay sát bên là IC giám sát hoạt động Grenergy GR8313 cung cấp 3 chế độ bảo vệ cơ bản OVP/UVP/SCP kèm theo 1 IC khuếch đại thuật toán kép (Opamp)  UTC358

Cuộn cảm trong khối cộng hưởng LLC được đưa lên đầu biến áp chính giúp tiết kiệm không gian trên bo mạch chính. Đường 12V duy nhất được chỉnh lưu bằng 6 Mosfet Nexperia PSMN1R0-40YLD có công suất lí tưởng lên tới (280A x6) được tản nhiệt trực tiếp qua quạt làm mát thông qua lớp vỏ và các thanh đồng busbar được hàn xung quanh

Đường 5V và 3.3V được tạo ra từ 2 khối mạch DC to DC(VRMs) riêng biệt sử dụng 1 IC dao động Anpec APW7164 lái 2 Mosfet AP4024GEMT(60A) Do IC dao động này không hổ trợ tính năng bảo vệ quá dòng OCP vì thế nhà sản xuất đã trang bị thêm 1 opamp kép LM358F để làm công việc này trên cả 2 đường điện

Đường cấp trước 5Vsb được tạo ra từ 1 IC combo Excelliance MOS EM8564A  đóng gói dạng DIP 7pin

VXP850 850W ATX3.0/PCIe5.0 sử dụng gần như hoàn toàn tụ rắn ở vị trí lọc nhiễu đầu ra các đường điện, toàn bộ linh kiện được hàn ở mặt trên của bo mạch kể cả linh kiện SMD. Nên phần mạch in phía dưới khá thoáng và tương đối sạch sẽ

III-Thử nghiệm:
1-Load testing ( Thử tải):

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,...)
12V2: Chỉ mình CPU (ATX12V/ESP12V)

VXP850 850W ATX3.0/PCIe5.0 hoàn thành tốt các mức thử tải với điện áp dao động nhỏ nằm trong chuẩn ATX yêu cầu. Hiệu suất ~ 93%@230Vac đạt chuẩn 80Plus Gold

2-Inrush current testing ( Dòng khởi động):

Do được trang bị thành phần giảm dòng khởi động NTC chỉ có trị số khoàng 2.5ohm nên dòng khởi động của VXP850 850W ATX3.0/PCIe5.0 tương đối cao khoảng 160A chỉ thua bộ nguồn không trang bị NTC vừa được review trước đây là DPS-750AB. Tuy nhiên có thể cải thiện điều này dễ dàng bằng việc nâng trị số lên 5ohm mà không ảnh hưởng tới hiệu suất hoạt động tổng thể của PSU khi NTC sẽ chỉ cần thiết khi PSU đang ở trại thái nghỉ(relay bypass)

3-Sync Transient response test ( Tải biến thiên):

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)

  Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A  ( theo intel ATX3.0 )

VXP850 850W ATX3.0/PCIe5.0 có mức điện áp dao động trên các đường điện khá nhỏ . Hơi đáng tiếc là đường 3.3V bị rơi ra ngoài tiêu chuẩn ATX tuy chỉ có 0.05V !
Qua bước thử tải mô phỏng dòng tiêu thụ tức thời của card đồ họa (Power excursion) PSU dễ dàng vượt qua bài thử nghiệm này với điện áp nằm trong chuẩn ATX mà không có bất kì sự cố "sập nguồn" nào xảy ra

-50Hz Low load:

-50Hz high load:

-10kHz Low load:

-10kHz High load:

120% Load:

160% Load:

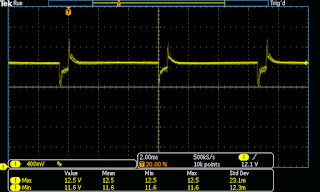

180% Load:

200% Load:

4-Ripple & Noise ( Nhiễu AC cao tần):

VXP850 850W ATX3.0/PCIe5.0 đạt mức tốt khi đường 12V tối đa trên dưới 40mV

5-Hold-up time ( thời gian lưu điện)

VXP850 850W ATX3.0/PCIe5.0 có mức lưu điện khá thấp so với tiêu chuẩn ATX, với tính hiệu PG_OK đạt 10.7ms/16mS và Đường 12V rời khỏi mức điện áp an toàn sau  12.2mS/17mS

6-Protection features (Các chế độ bảo vệ):

Các chế độ bảo vệ trên VXP850 850W ATX3.0/PCIe5.0 hoạt động tốt và nhạy. Không có gì để phàn nàn về các bước thử này

7-Earth leak current ( Kiểm tra dòng rò):

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  GW instek GLC-9000  để đo dòng rò

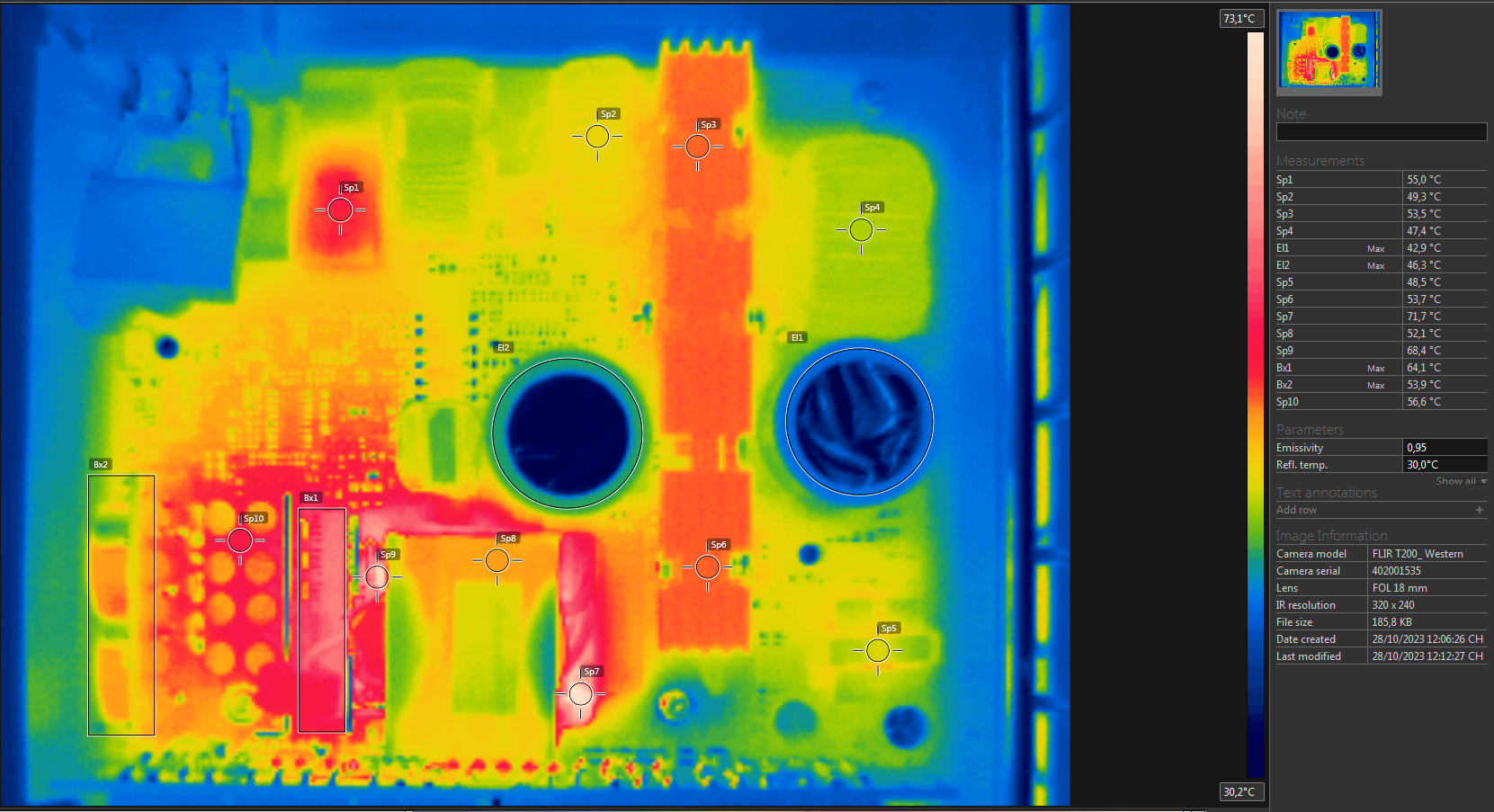

7- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):

Điều kiện môi trường : 38-45°C

Fan curve của VXP850 850W ATX3.0/PCIe5.0 không có quá nhiều điều để nói khi sẽ tăng dần theo các mức tải khi lượng nhiệt được sinh ra nhiều hơn và đạt tối đa hơn 2000RPM. Để đủ khả năng làm mát các linh kiện công suất phía dưới. Đánh đổi lại là sự êm ái

Quạt làm mát tới từ hãng Poweryear PY-1225M12S, 12V 0.26A,Sleeve bearing có tốc độ tối đa 2000RPM

IV-Kết luận:
VSP TEREX VXP850 850W ATX3.0/PCIe5.0 có phẩn chất điện áp và chất lượng linh kiện tốt. Trang bị đầu nguồn PCIe5.0/12VHPWR có công suất lớn 600W tương thích tốt với thế hệ card đồ họa RTX4000. Hiệu suất tối đa lên tới 93%@230Vac và là dòng nguồn thương hiệu Việt Nam đầu tiên đạt được chứng nhận 80plus Gold
VXP850 850W ATX3.0/PCIe5.0 là sự lựa chọn mới đến từ thương hiệu trong nước cho các cấu hình tầm trung và cao cấp sử dụng card đồ họa thế hệ RTX4000
Ưu điểm:
-Chất lượng linh kiện tốt
-Chất lượng điện áp tốt( đạt 200% power excursion)
-Trang bị đầu nguồn PCIe5.0/12VHPWR 600W
-Hiệu suất đạt 93@230Vac - 80Plus Gold
Khuyết điểm:
-Dòng khởi động cao( nên tăng trị số NTC)

*Các sản phẩm VSP VXP850 & VXP1000 được bán chính thức sẽ sử dụng phần vỏ nguồn dày hơn và đã chỉnh sửa các thông tin kỹ thuật bị sai sót ngoài hộp

-Xin cảm ơn VSP đã cung cấp sản phẩm review!
